Mặt bích là gì? Giải thích dễ hiểu nhất

Mặt bích (flange) là bộ phận kết nối không thể thiếu trong bất kỳ hệ thống đường ống công nghiệp nào — từ nhà máy lọc dầu, nhà máy bia cho đến hệ thống cấp nước đô thị. Nhiều người hay nhầm mặt bích với co, tê hoặc các phụ kiện ống thông thường khác; thực ra đây là hai nhóm hoàn toàn khác nhau về chức năng và cách lắp đặt.

Về bản chất, mặt bích là một đĩa kim loại có lỗ bu-lông xung quanh, cho phép ghép nối hai đầu ống (hoặc ống với van, bơm, thiết bị) lại với nhau một cách chắc chắn mà vẫn có thể tháo ra bất cứ lúc nào. Đây chính là điểm mấu chốt khiến mặt bích được ưa dùng hơn hàn cố định trong các hệ thống cần bảo trì định kỳ.

Bài viết dưới đây sẽ giúp bạn hiểu rõ: mặt bích là gì, có bao nhiêu loại phổ biến, tại sao nó quan trọng trong công nghiệp, và cách chọn đúng mặt bích cho từng ứng dụng thực tế — kể cả những lưu ý mà tài liệu kỹ thuật thường bỏ qua.

Định nghĩa & phân loại

Khái niệm cơ bản

Mặt bích (tiếng Anh: flange) là một bộ phận kết nối dạng đĩa hoặc vòng tròn bằng kim loại, dùng để ghép nối hai đoạn ống, van, bơm hoặc thiết bị lại với nhau bằng bu-lông và đệm làm kín (gasket).

Hình dung đơn giản thế này: bạn có hai đoạn ống nước cần nối lại. Thay vì hàn chết chúng lại với nhau, người ta gắn một chiếc “mặt đĩa” có lỗ bu-lông vào đầu mỗi đoạn ống, rồi úp hai mặt đĩa đó vào nhau và siết chặt. Đó chính là mặt bích. Điểm đặc biệt của kết nối kiểu này là nó có thể tháo ra được — bạn có thể mở mối nối, bảo dưỡng thiết bị bên trong, rồi lắp lại mà không cần cắt ống hay mài mối hàn nào cả.

Về mặt cấu tạo, mặt bích thường gồm hai phần chính: phần cố định vào ống hoặc thiết bị (gọi là đế bích), và phần còn lại đóng vai trò đầu kết nối phía đối diện. Chức năng chính là tạo mối nối giữa các đoạn đường ống đồng thời đảm bảo độ kín để ngăn rò rỉ chất lỏng hoặc khí.

Cấu tạo mặt bích

Một chiếc mặt bích tiêu chuẩn gồm các phần chính sau:

• Thân bích (Flange body): Phần đĩa tròn dẹt chứa các lỗ bu-lông, là bộ phận chịu lực chính của mối nối.
• Cổ bích (Hub/Neck): Phần nối giữa thân bích và ống (chỉ có ở một số loại như weld neck). Cổ bích giúp phân tán ứng suất, tránh tập trung lực tại mối hàn.
• Lỗ bu-lông (Bolt holes): Các lỗ được phân bố đều xung quanh vòng tròn để siết bu-lông ghép hai mặt bích lại.
• Mặt bịt (Flange face): Bề mặt tiếp xúc với đệm kín, có nhiều kiểu khác nhau (raised face, flat face, ring joint…) tùy yêu cầu kỹ thuật.
• Lỗ trong (Bore): Lỗ ở giữa để chất lỏng/khí chạy qua, có đường kính khớp với ống.

Các loại phổ biến

Không phải mặt bích nào cũng giống nhau. Tùy vào áp suất, nhiệt độ và môi trường sử dụng, người ta thiết kế ra nhiều loại khác nhau. Dưới đây là những loại gặp nhiều nhất trong thực tế:

Mặt bích cổ hàn (Weld Neck Flange): Loại này có phần cổ dài côn dần, được hàn trực tiếp vào ống, phù hợp cho những hệ thống chịu áp suất cao và nhiệt độ cao. Đây là lựa chọn “an toàn” nhất cho môi trường khắc nghiệt.

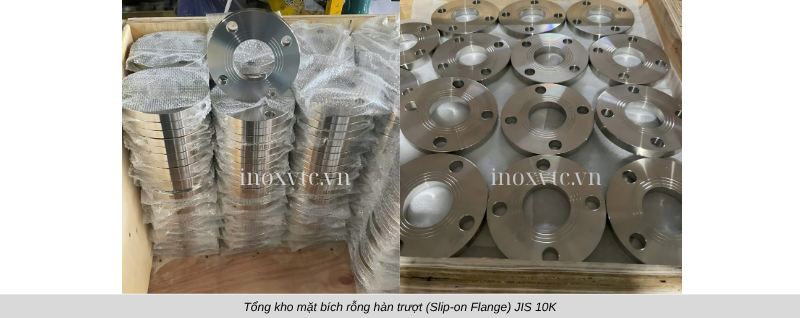

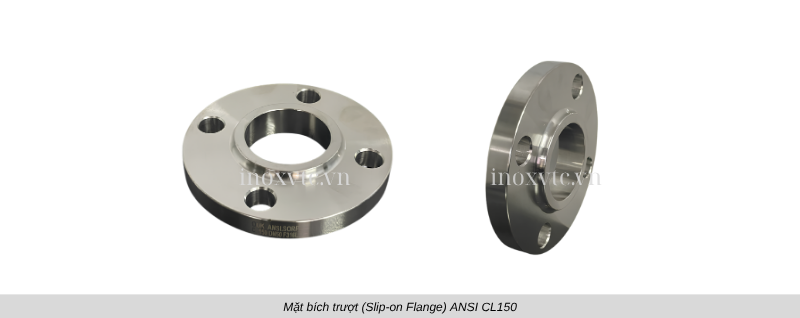

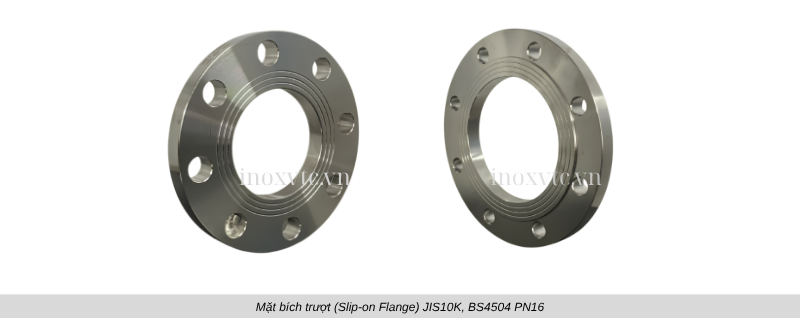

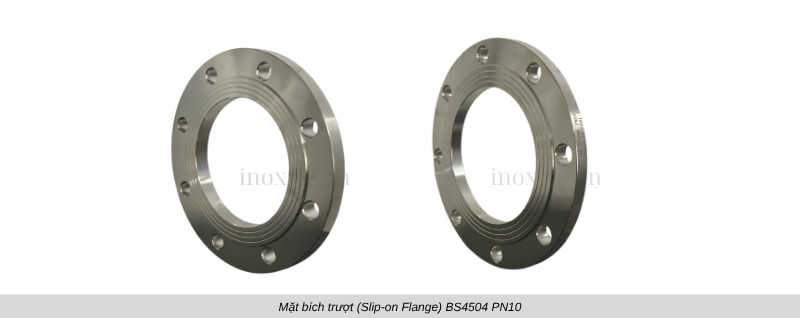

Mặt bích trượt (Slip-On Flange): Loại này có đường kính trong hơi lớn hơn ống, người ta “trượt” nó vào đầu ống rồi mới hàn. Thường dùng cho hệ thống áp suất thấp và các ứng dụng không quá quan trọng.

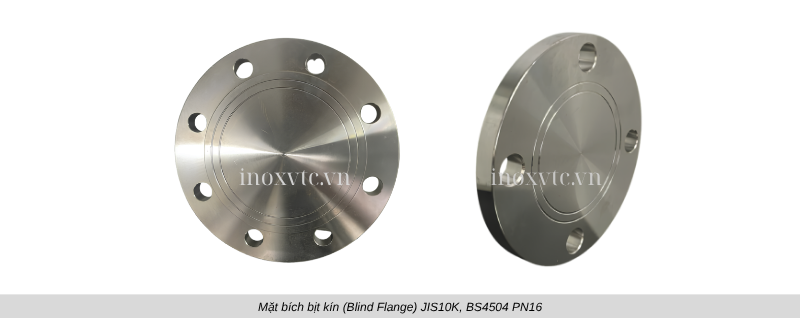

Mặt bích bịt kín (Blind Flange): Đây là loại đĩa đặc không có lỗ ở giữa, dùng để bịt đầu hở của đường ống, hoặc phục vụ thử áp lực hệ thống.

Mặt bích ren (Threaded Flange): Thay vì hàn, loại này dùng ren để kết nối với ống. Ưu điểm là lắp nhanh, không cần hàn, thích hợp cho ống nhỏ và môi trường không có rung động lớn.

Mặt bích socket (Socket Weld Flange): Loại này có rãnh lõm bên trong để đầu ống khớp vào, sau đó hàn góc bên ngoài. Phù hợp cho ống có đường kính nhỏ với áp suất và nhiệt độ vừa phải.

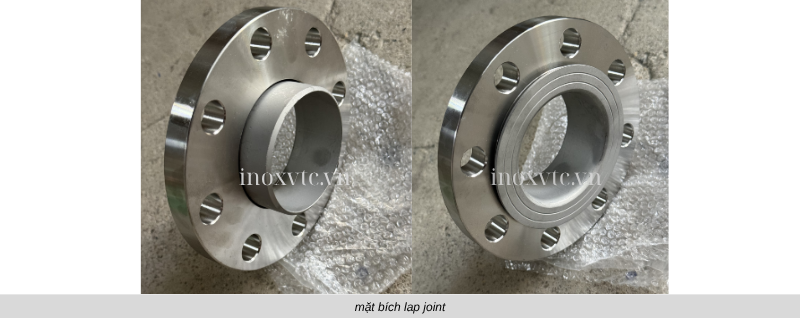

Mặt bích lap joint: Dùng kết hợp với stub end, cho phép xoay mặt bích tự do để căn lỗ bu-lông dễ dàng — rất tiện khi lắp đặt ở không gian chật hẹp.

Tiêu chuẩn phân loại

Trên thị trường toàn cầu, mặt bích được sản xuất theo nhiều bộ tiêu chuẩn khác nhau để đảm bảo các sản phẩm từ nhà máy khác nhau vẫn lắp khớp với nhau. Các tiêu chuẩn phổ biến nhất bao gồm: ANSI/ASME (Mỹ) với các mã B16.5 và B16.47, DIN (Đức), JIS (Nhật), EN 1092-1 (châu Âu), và BS (Anh).

Riêng ASME B16.5 bao phủ các kích thước từ NPS 1/2″ đến 24″, còn B16.47 dành cho ống lớn hơn từ 26″ đến 60″. Mỗi tiêu chuẩn lại phân mặt bích theo cấp áp suất (pressure class): 150, 300, 400, 600, 900, 1500 và 2500. Con số này không phải là áp suất tối đa tính bằng psi, mà là một hệ thống phân loại — áp suất thực tế cho phép còn phụ thuộc vào vật liệu và nhiệt độ vận hành.

Tại thị trường Việt Nam, ba tiêu chuẩn được dùng nhiều nhất là:

Lưu ý quan trọng: hiểu đúng tiêu chuẩn ASTM áp dụng cho vật liệu làm mặt bích (ví dụ ASTM A182 cho thép không gỉ, ASTM A105 cho thép carbon) cũng quan trọng không kém tiêu chuẩn kích thước — vì chúng quy định độ bền cơ học và khả năng chịu ăn mòn của sản phẩm.

Các bạn có thể xem trực tiếp sản phẩm mặt bích (Flange) của chúng tôi trên kênh Youtube của chúng tôi tại đây nhé.

Vai trò & lợi ích thực tế

Tại sao quan trọng

Mặt bích xuất hiện ở hầu hết mọi hệ thống đường ống công nghiệp: từ nhà máy lọc dầu, nhà máy điện, cho đến hệ thống xử lý nước, nhà máy thực phẩm và dược phẩm. Sở dĩ nó quan trọng đến vậy vì nó giải quyết một bài toán mà hàn cứng không làm được — khả năng tháo lắp linh hoạt.

Mặt bích giúp chất lỏng và khí lưu thông an toàn trong hệ thống ở đúng tốc độ dòng chảy, nhiệt độ và áp suất yêu cầu. Đồng thời, chúng còn giúp phân phối áp lực đều trên toàn bộ mối nối.

Một đường ống dài hàng trăm mét nếu hàn kín hoàn toàn, khi một đoạn van bị hỏng bạn phải cắt cả đoạn ống đó ra để thay. Với mặt bích, bạn chỉ cần tháo bu-lông, đổi chi tiết, siết lại — xong. Đặc biệt với van bi mặt bích inox, việc thay thế hoàn toàn có thể thực hiện ngay tại hiện trường mà không cần thiết bị hàn cắt.

Lợi ích nổi bật

Dễ bảo trì và kiểm tra: Mặt bích giúp đơn giản hóa việc bảo trì và cho phép thay thế hoặc kiểm tra thiết bị mà không cần cắt vào đường ống. Trong các nhà máy vận hành liên tục 24/7, điều này đồng nghĩa với giảm đáng kể thời gian dừng máy (downtime).

Tính chuẩn hóa cao: Kết nối mặt bích tuân theo các tiêu chuẩn như ANSI, ASME hay DIN, đảm bảo khả năng hoán đổi và tương thích giữa thiết bị từ nhiều nhà sản xuất khác nhau. Bạn không bị “khóa” vào một nhà cung cấp duy nhất.

Độ kín và an toàn cao: Khi sử dụng đúng loại đệm (gasket) và siết đủ lực bu-lông, mối nối mặt bích đạt độ kín rất tốt, kể cả với môi chất độc hại hoặc dễ cháy nổ.

Đa dạng vật liệu: Vật liệu phổ biến để làm mặt bích gồm thép carbon, gang, hợp kim niken, thép không gỉ, đồng thau và nhôm — cho phép lựa chọn phù hợp với từng loại môi chất và điều kiện vận hành. Riêng tại Việt Nam, mặt bích inox 304 và 316 là hai dòng được dùng nhiều nhất, trong đó 316 được ưu tiên cho môi trường hóa chất và ven biển do khả năng chống ăn mòn clo vượt trội hơn.

So sánh với alternatives

Nếu đường ống của bạn cần bảo trì định kỳ, hoặc môi chất bên trong là hóa chất/khí nguy hiểm cần kiểm tra thường xuyên — mặt bích luôn là lựa chọn thông minh hơn so với hàn chết. Riêng với ngành thực phẩm và dược phẩm, bạn có thể cân nhắc thêm phụ kiện vi sinh như clamp để tối ưu thời gian vệ sinh dây chuyền.

Hướng dẫn ứng dụng

Điều kiện & yêu cầu

Trước khi chọn mặt bích, bạn cần xác định rõ ba thông số cơ bản:

• Áp suất vận hành: Áp suất thiết kế của hệ thống quyết định cấp áp suất (class) cần dùng. Nguyên tắc bất di bất dịch là cấp áp suất của mặt bích phải khớp với cấp áp suất của hệ thống, hoặc phải được tính toán kỹ nếu chuyển tiếp giữa hai cấp khác nhau.
• Nhiệt độ vận hành: Nhiệt độ ảnh hưởng trực tiếp đến áp suất cho phép thực tế của mặt bích — cùng một cấp class 150, nhưng ở 38°C cho phép áp suất cao hơn hẳn so với ở 300°C.
• Loại môi chất: Hóa chất ăn mòn, dầu, nước, hơi nước hay khí — mỗi loại yêu cầu vật liệu mặt bích và đệm kín khác nhau.

Ngoài ra, kích thước danh nghĩa (NPS/DN), tiêu chuẩn áp dụng và kiểu mặt bịt (raised face, flat face, ring joint…) cũng phải được xác định trước khi đặt hàng.

Các bước thực hiện

Bước 1 – Xác định thông số kỹ thuật: Thu thập đầy đủ thông tin về áp suất, nhiệt độ, môi chất và kích thước ống. Nếu thay mặt bích cũ, chụp ảnh và đo trực tiếp sản phẩm đang dùng để xác định tiêu chuẩn.

Bước 2 – Chọn loại mặt bích phù hợp: Dựa vào bảng phân loại ở trên. Áp suất cao, nhiệt độ cao → ưu tiên weld neck. Áp suất thấp, cần lắp nhanh → slip-on hoặc threaded. Cần bịt đầu ống → blind flange.

Bước 3 – Chọn đệm kín (gasket): Đệm là yếu tố quyết định độ kín của mối nối. Chọn vật liệu đệm tương thích với môi chất và nhiệt độ. Gợi ý nhanh: cao su EPDM cho nước và hơi nước nhẹ; đệm PTFE (teflon) cho hóa chất ăn mòn; graphite hoặc kim loại cho nhiệt độ và áp suất cực cao.

Bước 4 – Lắp đặt và siết bu-lông: Vệ sinh bề mặt mặt bích, đặt đệm đúng vị trí, sau đó siết bu-lông theo kiểu “chéo nhau” (đối xứng) và tăng lực dần đều qua nhiều vòng. Không nên siết căng một bu-lông trước khi các bu-lông khác được siết sơ bộ — làm vậy sẽ gây lệch đệm và mối nối bị rò ngay từ đầu.

Bước 5 – Kiểm tra sau lắp đặt: Thử áp lực hệ thống trước khi đưa vào vận hành chính thức. Kiểm tra rò rỉ bằng nước xà phòng (với khí) hoặc quan sát trực tiếp (với chất lỏng). Với hệ thống quan trọng, nên dùng máy kiểm tra rò rỉ điện tử.

Lưu ý quan trọng

• Không trộn lẫn tiêu chuẩn: Mặt bích ANSI 150 và JIS 10K cùng kích thước danh nghĩa nhưng có đường kính lỗ bu-lông và khoảng cách bolt circle khác nhau — chúng không lắp khớp với nhau dù nhìn có vẻ giống. Tương tự, mặt bích ASME và AWWA cùng NPS nhưng không hoán đổi được.
• Chú ý kiểu mặt bịt: Nếu bắt buộc lắp mặt bích raised face với thiết bị có flat face, mối nối có thể làm vỡ thiết bị phía flat face (đặc biệt là gang hoặc composite). Cần khớp đúng kiểu mặt bịt hoặc dùng đoạn chuyển tiếp.
• Lưu giữ hồ sơ vật liệu (MTR): Với các hệ thống trong dầu khí, nhà máy điện hoặc công trình công cộng, giấy chứng nhận vật liệu thường là bắt buộc theo quy định. Yêu cầu MTR ngay khi đặt hàng, không phải sau khi mặt bích đã hàn vào đường ống.
• Không tự ý nâng cấp cấp áp suất: Thay mặt bích class 150 bằng class 300 mà không tính toán lại toàn bộ hệ thống có thể gây hư hỏng các bộ phận yếu hơn trong đường ống — đặc biệt là van và các điểm kết nối với thiết bị.
• Thay đệm định kỳ: Đệm kín bị lão hóa theo thời gian, đặc biệt với môi trường nhiệt độ cao hoặc hóa chất. Việc bỏ qua thay đệm định kỳ là nguyên nhân phổ biến nhất gây rò rỉ tại các mối nối mặt bích đã qua sử dụng.
• Kiểm tra moment lực siết (torque): Mỗi cấp kích thước và vật liệu bu-lông đều có giá trị moment siết khuyến nghị. Siết quá tay sẽ làm hỏng đệm và biến dạng mặt bích; siết không đủ lực dẫn đến rò rỉ khi hệ thống chịu áp.

Tổng kết

Mặt bích là một trong những chi tiết “thầm lặng” nhưng không thể thiếu trong bất kỳ hệ thống đường ống nào. Hiểu đúng về định nghĩa, phân loại và cách lựa chọn mặt bích giúp bạn tránh được những sai lầm tốn kém trong thiết kế, thi công và vận hành.

Tóm gọn lại những điểm cốt lõi:

• Mặt bích là gì? Bộ phận kết nối dạng đĩa kim loại, dùng để nối ống/van/thiết bị, có thể tháo lắp được — đây là ưu điểm mà hàn cứng không có.
• Loại nào phổ biến nhất? Weld neck (chịu lực tốt, dùng cho áp suất cao), Slip-on (lắp nhanh, áp suất thấp–vừa), Blind (bịt đầu ống hoặc thử áp).
• Tiêu chuẩn nào quan trọng nhất tại Việt Nam? ANSI/ASME 150 cho dầu khí–hóa chất, JIS 10K cho thiết bị Nhật và ngành thực phẩm, BS4504/PN16 cho hệ thống cấp nước và dân dụng.
• Khi nào nên dùng mặt bích? Bất cứ khi nào hệ thống cần bảo trì định kỳ, hoặc yêu cầu tháo lắp linh hoạt để thay thế thiết bị mà không muốn dừng toàn bộ dây chuyền.
• Sai lầm cần tránh nhất? Nhầm tiêu chuẩn (ANSI vs JIS vs DIN), nhầm vật liệu (304 vs 316), và bỏ qua việc chọn đúng loại đệm kín cho từng môi chất.

Nếu bạn đang cần tư vấn cụ thể hơn — từ lựa chọn tiêu chuẩn đến vật liệu phù hợp cho dự án — hãy liên hệ trực tiếp với chúng tôi theo Hotline: 0933 92 33 88 để được tư vấn chính xác nhất.
