Hướng dẫn chi tiết cách chọn van vi sinh

Nếu bạn đang làm việc trong ngành thực phẩm, dược phẩm, hay bia rượu — và đang phân vân không biết nên chọn loại van vi sinh nào cho hệ thống đường ống — thì đây là bài viết tham khảo trước khi ra quyết định.
Van vi sinh (hay còn gọi là sanitary valve, hygienic valve) không phải thứ xa lạ, nhưng lại bị hiểu nhầm khá nhiều. Người thì chọn theo giá rẻ nhất, người thì chọn theo thương hiệu quen thuộc, và không ít lần kết quả là rò rỉ giữa ca sản xuất, hay tệ hơn là nhiễm khuẩn cả lô sản phẩm.

Tổng Quan & Phân Loại Van Vi Sinh

Định Nghĩa & Đặc Điểm

Van vi sinh là dòng van chuyên dụng được thiết kế cho các ngành đòi hỏi tiêu chuẩn vệ sinh và vô khuẩn cao — điển hình là thực phẩm, đồ uống, dược phẩm và công nghệ sinh học. Vật liệu chủ đạo là thép không gỉ SUS304 hoặc SUS316L, với bề mặt tiếp xúc được đánh bóng gương để đảm bảo không nhiễm khuẩn và dễ vệ sinh.
Điểm phân biệt van vi sinh với van công nghiệp thông thường không chỉ nằm ở vật liệu. Van vi sinh được thiết kế để giảm thiểu không gian chết (dead space), hạn chế khe hở tích tụ vi khuẩn, và có thể dễ dàng tháo ra vệ sinh — hoặc vệ sinh trực tiếp tại chỗ thông qua quy trình CIP (Clean-in-Place) mà không cần tháo rời toàn bộ đường ống.
Theo tiêu chuẩn EHEDG, tất cả bề mặt tiếp xúc với sản phẩm phải trơ, dễ làm sạch, và độ nhám bề mặt Ra phải đạt ≤ 0,8 µm. Độ nhám càng cao thì thời gian làm sạch càng lâu và nguy cơ vi khuẩn bám lại càng lớn. THINKTANK Đây là thông số kỹ thuật mà nhiều người mua van bỏ qua — nhưng lại là thứ phân biệt van đạt chuẩn và van chỉ “trông có vẻ sạch”.
Một đặc điểm quan trọng nữa: van vi sinh có thể được điều khiển bằng tay, khí nén, điện hoặc thủy lực, và có thể làm việc với chất lỏng, khí, thậm chí chất lỏng có hạt lơ lửng.

Phân Loại Van Vi Sinh

Về cơ chế hoạt động, van vi sinh được chia thành ba nhóm chính: van chuyển động tịnh tiến (linear motion), van quay (rotary motion), và van góc phần tư vòng (quarter-turn). Adamant Valves Trong thực tế vận hành, người ta thường phân loại theo hình dạng và công dụng cụ thể hơn:

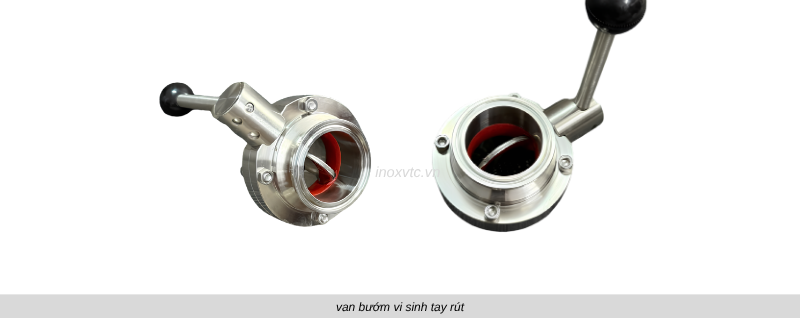

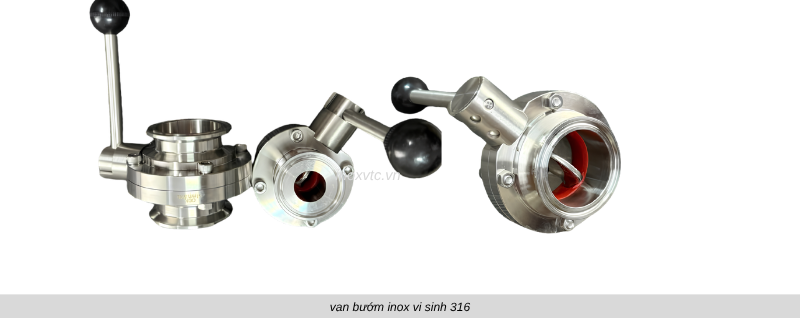

1. Van bướm (Butterfly Valve)

Van bướm vi sinh là thiết bị kiểm soát lưu lượng dòng chảy trong đường ống, được thiết kế với đặc điểm không gian chết tối thiểu (dead space) để phù hợp với ứng dụng vệ sinh cao. Thân van và đĩa van được làm từ thép không gỉ SUS304 hoặc SUS316L đạt chuẩn thực phẩm, bề mặt đánh bóng, và tuân thủ các quy định nghiêm ngặt như FDA, 3-A và USP Class VI.

Đây là loại phổ biến nhất trong dây chuyền thực phẩm và đồ uống. Van bướm sử dụng cơ chế xoay đĩa để đóng/mở hoặc điều tiết lưu lượng. Sanitary butterfly valve có ưu điểm: nhỏ gọn, dễ lắp đặt, chi phí thấp. Phù hợp với ứng dụng đóng/mở đơn giản, không đòi hỏi kiểm soát lưu lượng chính xác cao.
Van bi (Ball Valve)

xem thêm:  van bướm vi sinh trên kênh youube của chúng tôi tại đây

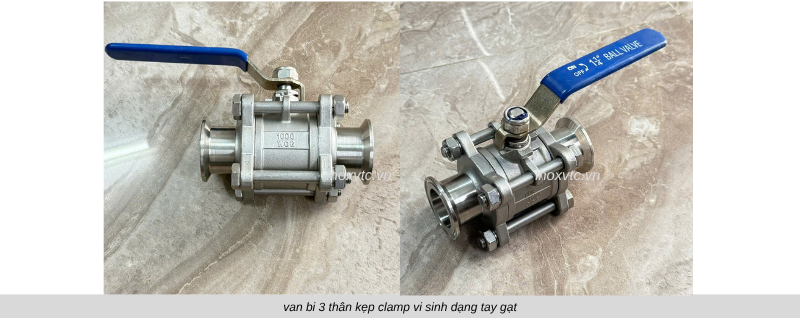

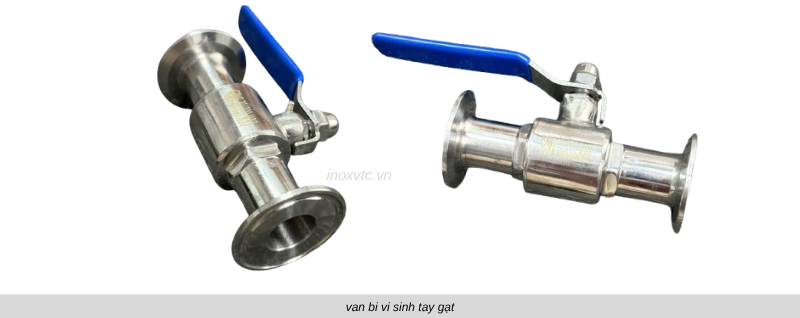

2. Van bi vi sinh (sanitary ball valve)

Van bi vi sinh (Sanitary ball valve) cung cấp khả năng đóng/mở nhanh, kín tuyệt đối khi đóng. Sanitary Ball valve được dùng nhiều trong hệ thống cần cô lập đường ống nhanh, hoặc ở những điểm chuyển hướng dòng chảy.

Van bi vi sinh sử dụng một quả bi rỗng có lỗ xuyên tâm, được điều khiển bằng cách xoay 90° để mở hoặc đóng hoàn toàn dòng chảy. Điểm khác biệt so với van bi công nghiệp thông thường là thiết kế full-bore (đường thông toàn phần) với bề mặt bóng láng, đế van cavity-filled và kiểu kết nối vi sinh — tất cả nhằm đảm bảo môi trường vệ sinh tuyệt đối

3. Van màng (Diaphragm Valve)

Đây là lựa chọn hàng đầu cho dược phẩm và công nghệ sinh học. Van màng cô lập hoàn toàn phần cơ học khỏi môi trường chất lỏng — nghĩa là không có trục van nào tiếp xúc với sản phẩm, loại bỏ nguy cơ nhiễm khuẩn từ cơ cấu truyền động. Adamant Valves Đây là tính năng cực kỳ quan trọng trong sản xuất vô khuẩn.

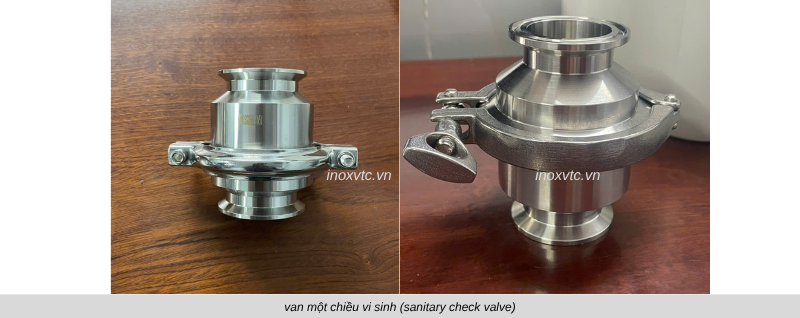

4. Van một chiều (Check Valve)

Van một chiều vi sinh (sanitary check valve) cho phép dòng chảy đi theo một hướng duy nhất, ngăn ngược dòng tự động. Sanitary check valve không cần tác động của người vận hành — van tự mở khi áp suất đầu vào đủ và tự đóng khi áp suất giảm xuống dưới ngưỡng cracking pressure.

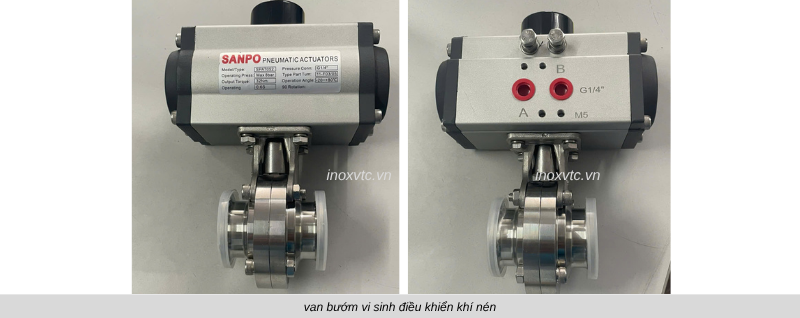

5. Van bướm vi sinh điều khiển khí nén

Van bướm vi sinh kết hợp với actuator khí nén tích hợp hai ưu thế: thiết kế bề mặt không có khe nứt tương thích CIP/SIP của van bướm vi sinh với khả năng tự động hóa chính xác — thao tác đóng/mở góc phần tư vòng với độ chính xác ±0,5° và tốc độ hoàn thành trong 1–5 giây, so với 30 giây trở lên khi vận hành thủ công

Về bản chất, đây là một hệ thống gồm hai thành phần ghép lại: thân van bướm vi sinh (sanitary butterfly valve body) và bộ truyền động khí nén (pneumatic actuator). Hai thành phần này kết nối với nhau qua chuẩn lắp ISO 5211, và được điều khiển thông qua solenoid valve nhận tín hiệu từ PLC hoặc hệ thống điều khiển trung tâm.

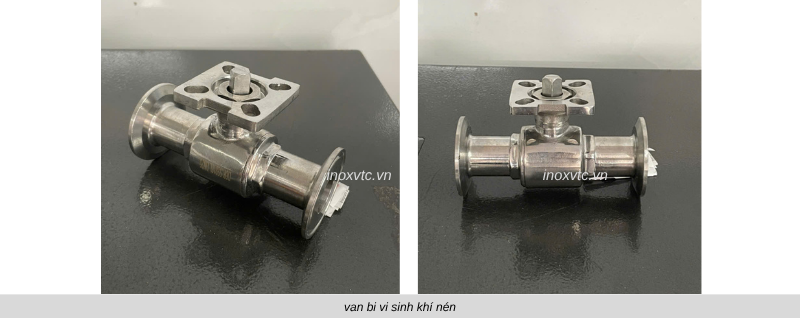

6. Van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển khí nén (hay van bi inox vi sinh khí nén) là dòng van bi đặc biệt được thiết kế cho môi trường yêu cầu vệ sinh cao (sanitary/hygienic). Van được làm từ inox 304 hoặc inox 316L cao cấp, bề mặt đánh bóng electropolishing (Ra ≤ 0.8 µm) để ngăn ngừa vi khuẩn bám dính.

Khác với van bi thông thường, loại van này kết hợp bộ truyền động khí nén (pneumatic actuator) thay vì tay gạt hoặc động cơ điện. Nhờ đó, van có thể đóng/mở tự động chỉ trong 1-2 giây, phù hợp hoàn hảo cho hệ thống CIP/SIP (làm sạch tại chỗ).

Phân loại phổ biến:

• Van bi vi sinh 2 ngã (2-way)
• Van bi vi sinh 3 ngã (T-port hoặc L-port)
• Kết nối: Clamp (tri-clamp) – phổ biến nhất, hàn, ren

7. Van kép (Double Seat / Mix-proof Valve)

Van kép được dùng trong các hệ thống sản xuất phức tạp, nơi cần tránh việc các loại sản phẩm khác nhau trộn lẫn tại điểm giao nhau của đường ống. Loại van này đặc biệt quan trọng trong sản xuất sữa, bia và nước giải khát có nhiều dòng sản phẩm chạy song song.

Thông Số Kỹ Thuật Cần Biết

Khi đọc catalogue van vi sinh, bạn sẽ gặp một số thông số sau — đây là những gì chúng thực sự có nghĩa:
Thông số ý nghĩa thực tế

• Vật liệu thân van SUS304 (môi trường thông thường) hoặc SUS316L (môi trường axit, mặn, hóa chất mạnh)
• Độ nhám bề mặt Ra Phải ≤ 0,8 µm — đây là ngưỡng EHEDG yêu cầu để bề mặt có thể làm sạch hiệu quả
• Áp suất làm việc tối đa (MWP) Thường từ 6–16 bar, tùy thiết kế
• Nhiệt độ làm việc phụ thuộc vào vật liệu đệm kín — EPDM chịu đến ~140°C, Silicone đến ~200°C
• Kiểu kết nối Tri-clamp, hàn (weld), ren (threaded) — phổ biến nhất là Tri-clamp
• Tiêu chuẩn tuân thủ 3-A (Mỹ), EHEDG (châu Âu), FDA, ASME-BPE
• Về kiểu kết nối, Tri-clamp được ưa chuộng nhất vì có thể tháo lắp nhanh mà không cần dụng cụ đặc biệt, giúp rút ngắn thời gian dừng máy khi vệ sinh hoặc bảo trì.

Hướng Dẫn Lựa Chọn Mua Van Vi Sinh

Mua van vi sinh không phải chuyện cứ thấy có nhãn “inox 304” là mua được. Dưới đây là khung tiêu chí thường dùng để đánh giá:
1. Xác định môi trường làm việc trước
Đây là bước quan trọng nhất. Vật liệu phổ biến và an toàn nhất cho ứng dụng thực phẩm là SS316L — đặc biệt với các sản phẩm có tính axit, mặn, hoặc hàm lượng đường cao. Vật liệu này chống ăn mòn rỗ tốt và giữ nguyên cấu trúc sau hàng trăm chu kỳ CIP/SIP. Probityinc Nếu môi trường ít khắc nghiệt hơn, SUS304 là lựa chọn tiết kiệm và vẫn đáp ứng yêu cầu.
2. Chọn đúng loại van cho công dụng
Đừng dùng van bướm ở những điểm cần kiểm soát lưu lượng chính xác — van bướm cho độ chính xác kém trong dải mở thấp. Nếu hệ thống cần điều tiết lưu lượng tinh tế, van màng hoặc van cầu (globe valve) phù hợp hơn.
3. Kiểm tra tiêu chuẩn chứng nhận
Với dây chuyền thịt và sữa, chỉ chọn van đã được USDA phê duyệt. Với ứng dụng vô khuẩn, cần van đạt tiêu chuẩn 3-A hoặc EHEDG — đây là những tổ chức đặt ra yêu cầu thiết kế vệ sinh được công nhận quốc tế.
4. Phương thức vận hành: tay hay tự động?

Van thủ công phù hợp với những điểm đóng/mở không thường xuyên. Van khí nén hoặc điện phù hợp với hệ thống tự động hóa cao, cần điều khiển từ xa hoặc tích hợp PLC.
5. Loại vật liệu đệm kín (seal/gasket)
Vật liệu đệm kín phổ biến gồm EPDM (chịu nhiệt, kháng hóa chất gốc nước), Buna-N/NBR (cho ứng dụng có dầu mỡ), và PTFE (Teflon) cho các môi trường hóa chất mạnh nhất. Steriflow Valve Chọn sai vật liệu đệm là nguyên nhân số một gây rò rỉ sớm.

So Sánh Các Dòng Van Vi Sinh Thông Dụng

So Sánh Các Dòng Van Vi Sinh Thông Dụng

Bảng Giá Van Vi Sinh Tham Khảo

Lưu ý: bảng giá trên chỉ có giá trị tham khảo, giá phụ thuộc từng thời điểm và số lượng hàng hóa cụ thể. Hãy liên hệ với chúng tôi để được tư vấn cụ thể.
Để tham khảo thêm sản phẩm và nhận tư vấn kỹ thuật chi tiết theo ứng dụng cụ thể, bạn có thể liên hệ tại website bán hàng của chúng tôi https:// inoxvtc.vn — nơi có danh mục sản phẩm van vi sinh đa dạng kèm thông số kỹ thuật đầy đủ.

Bảo Quản & Sử Dụng Hiệu Quả Van Vi Sinh

Cách Sử Dụng Đúng Cách
Lắp đúng ngay từ đầu tiết kiệm rất nhiều công sức về sau. Một số điều cần lưu ý:

• Kiểm tra hướng lắp: Van một chiều có mũi tên chỉ hướng dòng chảy trên thân van — lắp ngược là van không hoạt động đúng.
• Đảm bảo van được lắp đúng hướng dòng chảy như chỉ dẫn trên thân van trước khi đưa hệ thống vào vận hành.
• Không vận hành quá giới hạn thiết kế
• Vận hành van ở áp suất hoặc nhiệt độ vượt ngưỡng thiết kế, hay trong môi trường có chất lơ lửng mà không có bộ lọc phù hợp, làm tuổi thọ van giảm đáng kể. Rubber Valve
• Tránh chọn van quá lớn so với lưu lượng thực tế đây là lỗi kỹ thuật phổ biến khi thiết kế hệ thống. Van vận hành liên tục ở mức mở 5–10% sẽ tạo ra dòng chảy tốc độ cao cục bộ, mài mòn bề mặt đệm kín rất nhanh.
• Với van khí nén: kiểm tra áp suất khí điều khiển
• Áp suất khí quá thấp khiến van không đóng kín hoàn toàn; quá cao gây biến dạng cơ cấu truyền động. Thông thường van vi sinh khí nén hoạt động tốt ở dải 4–6 bar khí điều khiển.

Bảo Dưỡng Định Kỳ

Bảo dưỡng van vi sinh không phức tạp, nhưng cần có lịch cụ thể. Theo kinh nghiệm và các tài liệu kỹ thuật quốc tế. Hàng tuần: Quan sát bằng mắt — tìm dấu hiệu rò rỉ quanh thân van, khớp nối, và cổ van. Nghe âm thanh bất thường (rít, rỉ) khi van đóng/mở.

Hàng tháng:

Kiểm tra và siết lại các bu lông, khớp nối nếu cần
Với van có cơ cấu truyền động cơ học, bôi trơn theo khuyến cáo nhà sản xuất
Với van ít hoạt động (đứng im lâu ngày), nên thực hiện chu kỳ mở/đóng ít nhất hai lần — van đứng yên lâu có nguy cơ tích tụ cặn, vảy và vi sinh vật trên bề mặt trượt, làm hỏng đệm kín khi đột ngột vận hành lại.

Mỗi 6–12 tháng:

Tháo van ra để kiểm tra tổng thể: đĩa/bi/màng đóng, đệm kín và bề mặt đế van — thay thế các chi tiết mài mòn.
Kiểm tra độ nhám bề mặt nếu có thiết bị đo — Ra tăng cao là dấu hiệu cần tái đánh bóng hoặc thay thân van.
Thay đệm kín (gasket/seal) định kỳ: với EPDM trong môi trường thực phẩm thông thường, nên thay mỗi 1–2 năm tùy tần suất vệ sinh và nhiệt độ làm việc.

Điều không được làm: Tuyệt đối không siết bu lông thân van hoặc mặt bích khi hệ thống đang có áp suất để cố chặn rò rỉ — thao tác này có thể gây vỡ đột ngột hoặc làm biến dạng đệm kín không đều, khiến tình trạng rò rỉ trở nên tệ hơn.

Lỗi Thường Gặp & Cách Xử Lý Của Các Dòng Van Vi Sinh

Lỗi 1: Van rò rỉ khi đóng

Đây là sự cố phổ biến nhất. Nguyên nhân thường gặp theo thứ tự:

Đệm kín hoặc bề mặt đế van bị mài mòn: Đĩa và đế van mài mòn theo thời gian — cần thay thế.
Có cặn/mảnh vỡ kẹt vào bề mặt đóng: Tháo ra vệ sinh bằng dung môi phù hợp, kiểm tra lại mặt đế.
Van lắp sai vị trí hoặc không đồng trục với ống: Điều chỉnh lại mặt bích, đảm bảo hai đầu ống thẳng hàng trước khi siết clamp.
Chọn sai vật liệu đệm kín: Ví dụ dùng EPDM trong môi trường có dầu khoáng — đệm sẽ trương nở và mất khả năng kín khít.

Lỗi 2: Van kẹt, khó mở hoặc không mở được

Nguyên nhân thường là thiếu bôi trơn ở trục van, tích tụ cặn cứng bên trong, hoặc packing (đệm trục) quá chặt. Cách xử lý: thử bơm dung dịch vệ sinh vào đường xả nếu van có cổng xả, sau đó thực hiện vài chu kỳ mở/đóng nhẹ để dung dịch tiếp xúc bề mặt. Nếu không cải thiện thì cần tháo để kiểm tra cơ học.

Lỗi 3: Van rò rỉ ra ngoài (qua thân van hoặc cổ trục)

Nguyên nhân là gasket mặt bích mòn hoặc lắp lệch, hoặc packing cổ trục bị hao mòn. Kiểm tra và thay gasket trước — đây là giải pháp đơn giản nhất. Nếu rò rỉ qua cổ trục, điều chỉnh độ chặt của gland packing (siết vừa tay, không siết quá mức gây kẹt trục).

Lỗi 4: Tiếng ồn, rung lắc khi vận hành

Rung và tiếng ồn thường báo hiệu van bị chọn quá lớn so với lưu lượng thực tế, áp suất không ổn định, hoặc dòng chảy rối trước đầu vào van. Kiểm tra lại size van và cân nhắc lắp thêm bộ giảm chấn hoặc chuyển sang loại van phù hợp hơn với dải lưu lượng thực tế.

Lỗi 5: Van tự mở/tự đóng không theo lệnh (với van khí nén)

Kiểm tra áp suất khí điều khiển trước — đây là nguyên nhân số một. Tiếp theo, kiểm tra tín hiệu điện từ bộ điều khiển PLC/solenoid. Nếu van khí nén cũ, lò xo phục hồi bên trong có thể đã mỏi — cần thay.

Tổng Kết

Van vi sinh là cấu kiện nhỏ nhưng quyết định lớn trong bất kỳ hệ thống xử lý thực phẩm, đồ uống hay dược phẩm nào. Chọn đúng van không chỉ là chuyện chi phí — nó là cam kết về chất lượng sản phẩm và an toàn người dùng cuối.
Ba điều cốt lõi cần nhớ:

• Thứ nhất, vật liệu và bề mặt — SUS316L với Ra ≤ 0,8 µm là tiêu chuẩn tối thiểu cho ứng dụng nghiêm ngặt.
• Thứ hai, chọn đúng loại van cho đúng công việc — van bướm, van bi, van màng mỗi loại có thế mạnh riêng và không thể hoán đổi tùy tiện.
• Thứ ba, bảo dưỡng có lịch — tháo kiểm tra, thay đệm kín định kỳ, và không bao giờ vận hành van vượt ngưỡng thiết kế.
