Hướng dẫn chi tiết cách chọn clamp vi sinh
Clamp vi sinh là phụ kiện kẹp đường ống không thể thiếu trong bất kỳ hệ thống sản xuất thực phẩm, dược phẩm hay đồ uống nào đạt chuẩn vệ sinh — thế nhưng rất nhiều kỹ thuật viên vẫn nhầm lẫn giữa clamp DIN và SMS, hoặc dùng inox 304 ở những vị trí đáng lẽ phải dùng 316L, dẫn đến rò rỉ ngay trong ca vận hành đầu tiên.
Về bản chất, clamp vi sinh (còn gọi là cùm clamp inox vi sinh hay khớp nối nhanh vi sinh) là bộ kẹp mặt bích cho phép tháo lắp nhanh mà không cần hàn — điểm mấu chốt là bề mặt bên trong phải được đánh bóng đạt độ nhám Ra ≤ 0,6 µm để ngăn vi khuẩn tích tụ. Chọn đúng chất liệu gioăng đi kèm (Silicone, EPDM, PTFE hay Viton) cũng quan trọng không kém bản thân thân clamp.
Bài viết này đi từ A đến Z: định nghĩa và phân loại, thông số kỹ thuật tra cứu nhanh, bảng so sánh các dòng clamp, hướng dẫn lắp đặt và bảo dưỡng, đến cách xử lý 4 lỗi thường gặp nhất. Sau khi đọc xong, bạn sẽ tự tin chọn đúng loại cho từng ứng dụng cụ thể.
Tổng quan và phân loại clamp vi sinh
Định nghĩa và đặc điểm: Clamp vi sinh (hay còn gọi là cùm clamp inox vi sinh, khớp nối nhanh vi sinh) là phụ kiện dùng để kẹp và cố định hai đầu mặt bích ống trong các hệ thống đường ống yêu cầu tiêu chuẩn vệ sinh cao. Điểm then chốt của thiết bị vi sinh nằm ở chất liệu: thường là inox 304 hoặc 316L, với bề mặt bên trong được đánh bóng kỹ lưỡng (độ nhám Ra ≤ 0,6 µm) nhằm ngăn vi khuẩn và cặn bẩn tích tụ. Cấu trúc không có “điểm chết” — tức là không có vùng chất lỏng đọng lại — cũng là yêu cầu bắt buộc. Độ kín khít cao nhờ phối hợp với gioăng vi sinh, cơ chế kẹp giúp tháo lắp nhanh khi cần vệ sinh hay thay thế thiết bị, và vật liệu inox bền bỉ, chống ăn mòn là những đặc tính nổi bật khiến clamp vi sinh được ưa chuộng trong nhiều ngành công nghiệp.
Phân loại Clamp kẹp vi sinh
Trên thị trường hiện nay, clamp vi sinh được chia theo nhiều tiêu chí:
Theo cấu tạo thân clamp:
Clamp thường (1 khúc) là loại phổ thông nhất, dùng tay vặn hoặc đai ốc, phù hợp với hầu hết hệ thống vi sinh tiêu chuẩn. Clamp dày có thân dày hơn, tăng độ chắc chắn, thích hợp cho môi trường có rung động hoặc nhiệt độ thay đổi lớn. Clamp 3 khúc có 3 điểm liên kết, ép đều lên gioăng hơn, giúp hạn chế rò rỉ. Còn clamp chịu áp lực cao được cấu tạo đặc biệt dày và chắc cho các hệ thống áp suất lớn hoặc dòng chảy mạnh.
Theo tiêu chuẩn kết nối:
Trong hệ thống vi sinh, các tiêu chuẩn kết nối như DIN, SMS và 3A thường được sử dụng tùy theo khu vực, ngành công nghiệp và yêu cầu kỹ thuật. Cụ thể: DIN phổ biến ở châu Âu, SMS thường gặp ở Bắc Âu và thị trường sữa, còn 3A là tiêu chuẩn của Mỹ — đặc biệt nghiêm ngặt trong ngành dược phẩm. Tại Việt Nam, hầu hết nhà máy sữa và bia hiện đang dùng chuẩn DIN hoặc SMS do thiết bị nhập khẩu chủ yếu từ châu Âu; chỉ các dây chuyền dược phẩm FDI mới yêu cầu chuẩn 3A. Theo loại mối nối: clamp hàn, clamp ren, clamp mù (bịt đầu ống), clamp côn thu (chuyển đổi đường kính). Bạn có thể xem thêm toàn bộ danh mục phụ kiện vi sinh inox để tra cứu các loại đầu nối phù hợp cho từng sơ đồ hệ thống. Xem thêm: phụ kiện vi sinh trên trang Youtube của chúng tôi tại đây
Các loại Clamp vi sinh trên thị trường hiện nay
1. Clamp vi sinh nối hàn
Clamp vi sinh nối hàn là gì?

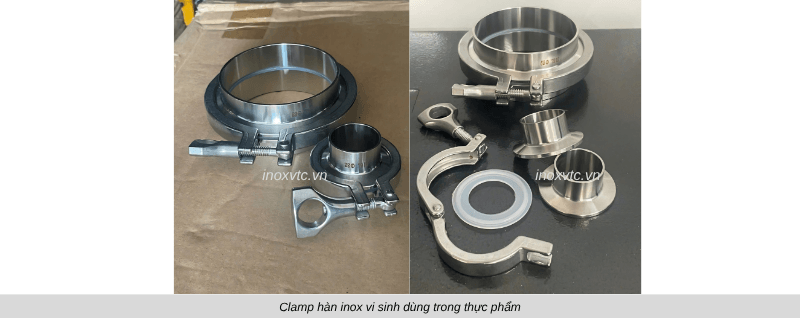

Nó là bộ khớp nối gồm 2 đầu ferrule (mặt clamp) + 1 gioăng + 1 cùm kẹp (clamp), trong đó:
- Hai đầu ferrule có một bên là mặt bích clamp (dùng để kẹp), bên kia là đầu ống trơn để hàn trực tiếp vào ống inox hoặc thiết bị.
- Sau khi hàn ferrule vào ống, bạn chỉ cần đặt gioăng giữa hai mặt bích và siết cùm kẹp là có thể nối nhanh, tháo ra dễ dàng để vệ sinh (CIP/SIP).
Nói cách khác: Clamp nối hàn biến kiểu nối hàn cố định thành kiểu nối nhanh clamp, giúp tháo lắp và bảo trì dễ dàng hơn rất nhiều so với hàn chết hoàn toàn.
2. Clamp vi sinh nối ren ngoài
Clamp vi sinh nối ren ngoài là gì?

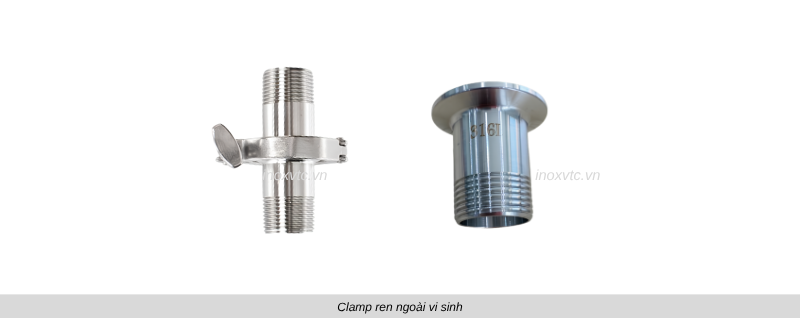

Đây là loại ferrule (mặt bích clamp) có một đầu là mặt clamp (dùng để kẹp với gioăng và cùm clamp) và đầu kia là ren ngoài (male thread – thường là ren BSPT, NPT hoặc ren tiêu chuẩn vi sinh).
Chức năng chính: Chuyển đổi từ kết nối ren sang kết nối nhanh clamp.
Bạn chỉ cần vặn đầu ren ngoài vào ống, van hoặc phụ kiện có ren trong, sau đó đặt gioăng giữa hai mặt clamp và siết cùm kẹp là xong. Không cần hàn, dễ tháo lắp và vệ sinh.
3. Clamp vi sinh nối ren trong
Clamp vi sinh nối ren trong là gì?

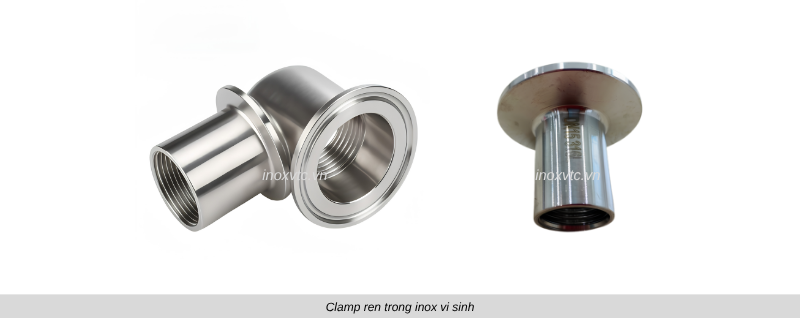

Clamp vi sinh nối ren trong (tên tiếng Anh: Female Threaded Clamp Ferrule hoặc Clamp Ferrule with Female Thread) là loại phụ kiện inox vi sinh dùng để kết nối nhanh theo kiểu clamp mà không cần hàn.
- Một đầu là mặt bích clamp (dùng để kẹp với gioăng và cùm clamp).
- Đầu kia là ren trong (female thread – thường là ren BSP, NPT hoặc ren tiêu chuẩn vi sinh).
Chức năng chính: Chuyển đổi từ kết nối ren sang kết nối nhanh clamp. Bạn chỉ cần vặn phụ kiện có ren ngoài vào đầu ren trong của nó, sau đó đặt gioăng giữa hai mặt clamp và siết cùm kẹp là có thể nối nhanh, tháo ra vệ sinh dễ dàng.
4. Clamp mù (bịt Clamp) vi sinh
Clamp mù là gì?
Clamp mù (hay còn gọi là bộ clamp mù inox vi sinh, khớp nối nhanh clamp mù, tri-clamp blind cap, clamp end cap) là một loại phụ kiện inox vi sinh dùng để bịt kín tạm thời hoặc chặn vĩnh viễn một đầu đường ống, đầu ferrule theo kiểu nối nhanh clamp.
Nó thay thế cho một mặt ferrule bình thường bằng mặt bích mù (mặt bịt kín, không có lỗ thông). Khi siết clamp, nó sẽ tạo thành mối nối kín hoàn toàn, ngăn lưu chất chảy ra ngoài, tránh bụi bẩn, vi khuẩn xâm nhập vào hệ thống.
5. Clamp vi sinh đuôi chuột
Clamp vi sinh dạng đuôi chuột là gì?

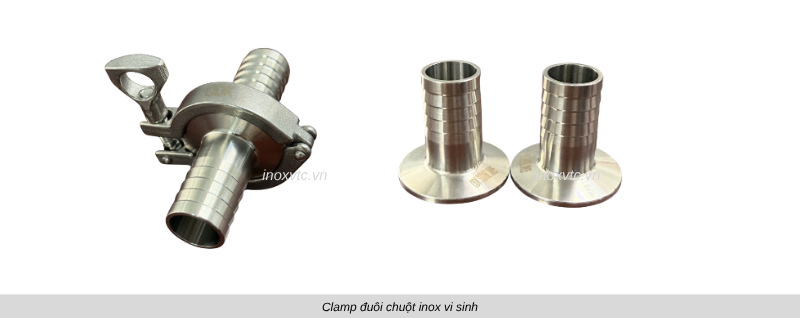

Clamp vi sinh dạng đuôi chuột (tên gọi khác: bộ clamp đuôi chuột, ferrule đuôi chuột, clamp hose barb, tri-clamp hose tail) là loại phụ kiện inox vi sinh dùng để kết nối nhanh giữa ống mềm (ống cao su, ống silicone, ống nhựa chịu áp…) với hệ thống đường ống inox vi sinh theo kiểu nối clamp.
Điểm đặc trưng nhất là một đầu của ferrule được thiết kế dạng đuôi chuột (hình thuôn, có nhiều rãnh barb hoặc khía) để cắm và kẹp chặt vào ống mềm, đầu còn lại là mặt bích clamp chuẩn để nối nhanh với các phụ kiện clamp khác bằng gioăng và cùm kẹp.
Nó giúp chuyển đổi từ ống mềm sang kết nối clamp nhanh, rất tiện lợi cho việc tháo lắp, vệ sinh và di chuyển.
Thông số kỹ thuật Clamp vi sinh
Khi tra cứu hoặc đặt mua, bạn cần nắm các thông số sau: Áp suất danh nghĩa của kẹp vệ sinh dao động từ 0 đến 4,0 MPa, chia thành kẹp áp suất thấp, áp suất thường và áp suất cao. Đường kính trên thị trường hiện nay từ DN15 đến DN630, và có thể sản xuất theo đơn đặt hàng nếu cần kích thước lớn hơn. Về tiêu chuẩn kích thước: tiêu chuẩn DIN áp dụng từ DN15 đến DN300 (tương đương 3/4 inch đến 12 inch), còn tiêu chuẩn ISO tính theo đường kính ngoài từ Ø19,1 mm đến Ø298 mm. Bảng thông số nhanh:
| Thông số | Giá trị phổ biến |
|---|---|
| Áp suất làm việc | 0 – 4,0 MPa (tương đương ~40 bar) |
| Đường kính (Size) | DN15 – DN630 |
| Nhiệt độ làm việc | -20°C đến +180°C |
| Độ nhám bề mặt (Ra) | ≤ 0,8 µm (thực phẩm) / ≤ 0,6 µm (dược phẩm) |
| Chất liệu thân | Inox 304 / 316L |
| Chất liệu gioăng | Silicone / EPDM / PTFE / Viton |
| Môi trường CIP/SIP | Tương thích với NaOH, HNO3 loãng, hơi nước 121°C |
| Tiêu chuẩn bề mặt | Electropolish (EP) cho ứng dụng dược phẩm cấp độ cao |
Đây là bước quan trọng nhất — chọn sai một thông số nhỏ có thể khiến cả hệ thống không kín hoặc không đạt tiêu chuẩn vệ sinh. Để hiểu rõ hơn sự khác biệt giữa hai mác thép, xem bài phân tích chi tiết về phân biệt inox 304 và inox 316. Cần chọn đúng vật liệu: inox 304 phù hợp cho ngành thực phẩm và đồ uống thông thường; inox 316L nên ưu tiên trong môi trường hóa chất hoặc nước muối để đảm bảo khả năng chống ăn mòn tốt hơn. Về kiểu kết nối, clamp 1 bu-lông thích hợp cho hệ thống nhỏ, trong khi clamp 2 bu-lông hoặc clamp áp cao cần thiết khi làm việc với áp suất lớn. Ngoài ra, tuyệt đối không lắp lẫn clamp DIN với SMS hoặc 3A nếu không có ferrule chuyển đổi, và luôn kiểm tra độ bóng bề mặt Ra nếu dùng cho hệ thống CIP hoặc SIP. Gợi ý theo ngành:
| Ngành nghề | Chất liệu thân | Chất liệu gioăng | Tiêu chuẩn | Độ nhám bề mặt | Chu kỳ CIP điển hình |
|---|---|---|---|---|---|
| Nhà máy bia, nước giải khát | Inox 304 | EPDM | DIN | ≤ 0,8 µm | Mỗi lô sản xuất (~8–12h) |
| Nhà máy sữa, thực phẩm chế biến | Inox 316L | Silicone | SMS | ≤ 0,8 µm | Cuối mỗi ca (~8h) |
| Dược phẩm, mỹ phẩm | Inox 316L | PTFE / Viton | 3A | ≤ 0,4 µm | Trước mỗi mẻ + SIP 121°C |
So sánh các dòng Clamp vi sinh
| Tiêu chí | Clamp 1 khúc thường | Clamp 3 khúc (Heavy Duty) | Clamp áp cao |
|---|---|---|---|
| Độ kín | Trung bình | Cao | Rất cao |
| Tháo lắp | Dễ | Trung bình | Khó hơn |
| Giá thành | Thấp | Trung bình | Cao |
| Phù hợp | Hệ thống tiêu chuẩn, CIP/SIP thường xuyên | Hệ thống áp suất trung bình đến cao | Áp suất > 10 bar, yêu cầu an toàn cao |
| Tuổi thọ | 3 – 5 năm | 5 – 8 năm | 8 – 12 năm |
| Tần suất thay gioăng | 3 – 4 tháng/lần | 4 – 6 tháng/lần | 6 – 12 tháng/lần |
| Ứng dụng điển hình tại VN | Nhà máy nước uống đóng chai, bia craft | Nhà máy sữa, nước mắm công nghiệp | Dây chuyền dược phẩm FDI, CMP |
Về gioăng đi kèm: Silicone chịu nhiệt tốt, dùng phổ thông; EPDM chịu axit và hóa chất nhẹ; Viton và PTFE (Teflon) chịu nhiệt và hóa chất cao, thường dùng trong dược phẩm và mỹ phẩm. Nếu bạn chưa rõ về đặc tính của PTFE, bài viết Teflon là gì và ứng dụng của Teflon sẽ giải thích chi tiết hơn.
Bảng Giá Tham Khảo Clamp vi sinh
Giá clamp vi sinh phụ thuộc vào kích thước, chất liệu và xuất xứ. Dưới đây là mức tham khảo tại thị trường Việt Nam:
| Loại sản phẩm | Kích thước | Giá tham khảo (VNĐ) |
|---|---|---|
| Clamp inox 304 thường | DN25 – DN50 | 60.000 – 120.000 / cái |
| Clamp inox 316L | DN25 – DN50 | 80.000 – 120.000 / cái |
| Clamp 3 khúc inox 316L (Heavy Duty) | DN50 – DN100 | 80.000 – 200.000 / cái |
| Clamp áp cao chuẩn 3A | DN25 | 120.000 – 350.000 / cái |
| Gioăng Silicone đi kèm | DN25 – DN100 | 15.000 – 30.000 / cái |
⚠️ Lưu ý: Giá có thể thay đổi theo thời điểm và nhà cung cấp. Nên yêu cầu báo giá trực tiếp cho đơn hàng lớn để được ưu đãi tốt hơn.
Bảo quản và sử dụng hiệu quả Clamp set vi sinh
Cách sử dụng đúng cách Lắp clamp tưởng đơn giản nhưng nếu làm sai, gioăng sẽ lệch và rò rỉ xảy ra ngay trong ca đầu tiên. Quy trình lắp chuẩn: Thân clamp có dạng hình tròn hoặc oval với rãnh cố định đai, đai clamp (clamp ring) kẹp chặt hai đầu ống với ren siết vít tạo lực kẹp đồng đều, gasket (ron làm kín) làm từ silicone, EPDM hoặc PTFE chịu nhiệt và hóa chất tốt để ngăn rò rỉ. Các bước thực hiện:
- Kiểm tra và làm sạch hai mặt bích trước khi lắp
- Đặt gioăng vào đúng rãnh, không xoắn vặn
- Ôm clamp quanh hai mặt bích, đảm bảo căn thẳng
- Siết bu-lông theo quy trình 3 bước: 30% → 60% → 100% moment xoắn
- Kiểm tra trực quan 360° sau khi lắp, sau đó thử áp lực ở mức 1,5 lần áp suất danh nghĩa trong 30 phút
Bảo Dưỡng Định Kỳ Cần vệ sinh định kỳ bằng cách tháo lắp và vệ sinh clamp thường xuyên để đảm bảo tiêu chuẩn vô trùng trong ngành sữa, dược phẩm và mỹ phẩm. Ngoài ra, hệ thống van vi sinh inox đi kèm trong đường ống cũng cần được bảo dưỡng đồng bộ theo cùng lịch. Lịch bảo dưỡng gợi ý:
| Tần suất | Hạng mục |
|---|---|
| Hàng ngày | Kiểm tra trực quan: rò rỉ, biến dạng, màu sắc bất thường |
| Hàng tháng | Tháo clamp, kiểm tra gioăng, làm sạch toàn bộ |
| 3 – 6 tháng | Kiểm tra moment xoắn bu-lông, thay gioăng nếu có dấu hiệu lão hóa |
| Hàng năm | Đánh giá toàn hệ thống, thay clamp nếu có ăn mòn hoặc biến dạng |
Ví dụ thực tế: Tại nhiều nhà máy thực hiện bảo dưỡng định kỳ theo đúng lịch trên, tuổi thọ thiết bị được kéo dài đáng kể — một số hệ thống đường ống inox vi sinh được ghi nhận vận hành ổn định trên 15 năm mà không cần thay clamp thân chính, chỉ thay gioăng định kỳ.
Lỗi thường gặp và cách xử lý lỗi về Clamp vi sinh
1. Rò rỉ tại mối nối
Nguyên nhân: Gioăng lắp lệch, bu-lông siết không đủ lực, hoặc gioăng đã lão hóa. Xử lý: Tháo clamp, kiểm tra vị trí gioăng và tình trạng bề mặt. Nếu gioăng bị cứng, nứt hoặc biến dạng — thay mới ngay, không nên siết thêm bu-lông vì sẽ làm hỏng mặt bích.
2. Clamp bị gỉ hoặc ố vàng
Nguyên nhân: Dùng clamp 304 trong môi trường có clo hoặc hóa chất ăn mòn mạnh. Xử lý: Vệ sinh bằng dung dịch axit citric loãng, sau đó thay bằng clamp 316L phù hợp với môi trường.
3. Không khớp mặt bích khi lắp
Nguyên nhân: Lẫn clamp DIN với mặt bích SMS hoặc 3A. Xử lý: Nếu không chắc chắn về chuẩn kết nối, hãy gửi ảnh ferrule và đo kích thước thực tế để được tư vấn. Tuyệt đối không ép lắp vì sẽ gây rò rỉ và hỏng cả mặt bích.
4. Gioăng bị đùn ra ngoài khi siết
Nguyên nhân: Siết bu-lông không đều hoặc gioăng không đúng kích thước. Xử lý: Nới lỏng clamp, điều chỉnh lại gioăng vào đúng rãnh, siết từng bước theo quy trình 3 giai đoạn.
Tổng kết về Clamp vi sinh
Clamp vi sinh tuy chỉ là một chi tiết nhỏ trong hệ thống đường ống, nhưng lại ảnh hưởng trực tiếp đến độ an toàn vệ sinh và hiệu quả vận hành của toàn dây chuyền. Chọn đúng chất liệu (304 hay 316L), đúng tiêu chuẩn (DIN, SMS, 3A), đúng loại gioăng — rồi lắp đặt và bảo dưỡng đúng cách — là tất cả những gì bạn cần để hệ thống chạy ổn định, bền lâu và không gây rắc rối. Tóm lại những điểm cần nhớ:
- Thực phẩm, đồ uống thông thường → Inox 304, gioăng Silicone
- Dược phẩm, mỹ phẩm → Inox 316L, gioăng PTFE/Viton, chuẩn 3A
- Không lắp lẫn tiêu chuẩn DIN/SMS/3A nếu không có ferrule chuyển đổi
- Kiểm tra trực quan hàng ngày, thay gioăng định kỳ 3–6 tháng
- Luôn siết bu-lông theo 3 bước để tránh lệch gioăng
Nếu bạn còn phân vân về thông số cụ thể hoặc đang thiết kế một hệ thống mới, đừng ngại liên hệ trực tiếp nhà cung cấp để được tư vấn kỹ thuật — vì đôi khi sai một thông số nhỏ có thể ảnh hưởng đến cả dây chuyền sản xuất.
