VAN BI VI SINH TAY GẠT

Van bi vi sinh tay gạt là thiết bị kiểm soát lưu chất không thể thiếu trong các dây chuyền sản xuất yêu cầu độ sạch cao — từ nhà máy bia rượu, nước giải khát cho đến xưởng dược phẩm và hóa mỹ phẩm. Nhiều kỹ thuật viên lần đầu tìm hiểu thường nhầm lẫn giữa van bi vi sinh với van bi công nghiệp thông thường, hoặc không phân biệt được khi nào nên dùng kết nối clamp, khi nào nên hàn cố định — dẫn đến lựa chọn sai gây rò rỉ hoặc khó vệ sinh CIP/SIP về sau.

Điểm khác biệt cốt lõi nằm ở vật liệu và tiêu chuẩn bề mặt: van bi vi sinh được chế tạo từ inox SUS304 hoặc SUS316L, bi van được đánh bóng kính để không bám cặn vi khuẩn, đồng thời phải đạt các chứng chỉ vệ sinh quốc tế như 3A, FDA, ISO, DIN, SMS. Từ khóa phụ liên quan bạn sẽ thường gặp: sanitary ball valve, van bi inox vi sinh clamp, van bi 3 ngã vi sinh.

Bài viết này sẽ đi qua đầy đủ: định nghĩa và cấu tạo chi tiết, nguyên lý hoạt động, thông số kỹ thuật chuẩn, so sánh các kiểu kết nối và dạng thân van, ứng dụng thực tế trong từng ngành — giúp bạn chọn đúng sản phẩm ngay từ đầu mà không phải thay lại.

1. Van bi vi sinh tay gạt là gì?

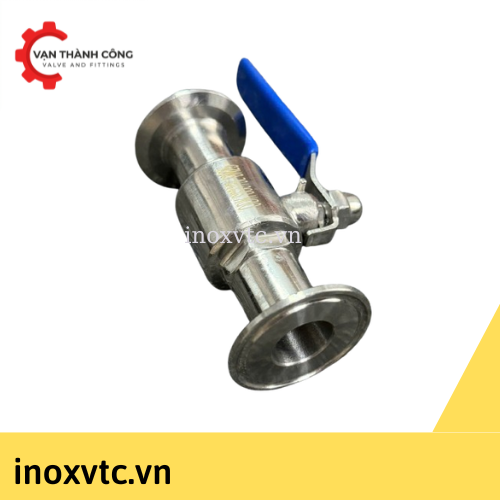

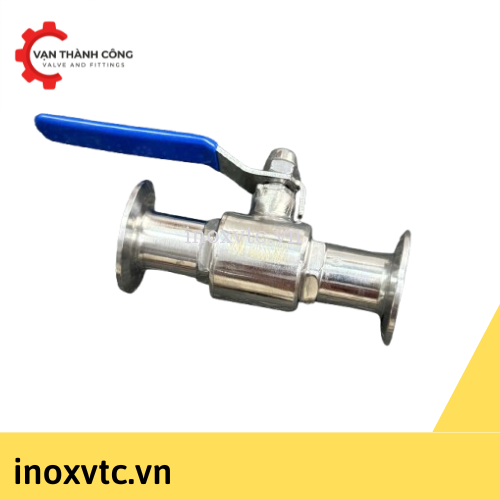

Van bi vi sinh tay gạt là một loại van bi (ball valve) được thiết kế đặc biệt để sử dụng trong hệ thống vi sinh hoặc các quy trình yêu cầu độ sạch cao, chẳng hạn như trong:

• Ngành thực phẩm và đồ uống
• Ngành dược phẩm
• Ngành công nghệ sinh học
• Ngành hóa mỹ phẩm

Van bi vi sinh tay gạt được chế tạo 100% từ vật liệu inox. Van được chế tạo đạt chuẩn quốc tế bởi độ chính xác tuyệt đối, độ sáng bóng bề mặt cực cao cũng như khả năng chống ăn mòn cực tốt. Không những thế van còn có độ bền cao và có thể đóng ngắt hoàn hảo ngay cả khi nhiều năm không sử dụng. Đây là dòng van chuyên dụng trong các ngành sản xuất thực phẩm, dược phẩm, bia rượu, nước giải khát, hóa chất…

Van bi inox vi sinh tay gạt là dòng van bi vận hành thủ công bằng tay gạt theo dạng 2 cửa 3 ngã. Van hoạt động đơn giản chỉ cần tác động lực lên tay gạt và xoay chúng sang phải hay sang trái để thực hiện quá trình đóng mở van. Phần tay gạt được thiết kế tách rời để ngoài tay gạt thì thân van còn có thể kết nối với kiểu vận hành khác như thiết bị truyền động điện hay khí nén.

Van bi vi sinh tay gạt inox cũng như các dòng van bi khác, van cũng có nhiệm vụ đóng mở hay điều tiết dòng chảy lưu chất trong hệ thống. Van được chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp phát triển như Đài Loan, Hàn Quốc, Trung Quốc… với đầy đủ mẫu mã, chủng loại cũng như kích cỡ. Hàng sẵn kho TP Hồ Chí Minh, bảo hành dài hạn, giá cạnh tranh nhất thị trường hiện nay.

2. Cấu tạo van bi vi sinh tay gạt bao gồm:

Cấu tạo và đặc điểm của van bi vi sinh tay gạt:

1. Chất liệu:
   • Thường được làm từ thép không gỉ inox 304 hoặc 316L để đảm bảo chống ăn mòn, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh. Muốn hiểu rõ sự khác biệt giữa hai mác inox này để chọn đúng cho môi trường làm việc, bạn có thể tham khảo bài phân tích phân biệt inox 304 và inox 316 mà chúng tôi đã tổng hợp chi tiết.
2. Bi van (ball):
   • Bên trong có một viên bi có lỗ xuyên tâm cho phép dòng chảy đi qua khi mở và chặn lại khi đóng.
   • Bi van được đánh bóng mịn để không bám cặn, dễ vệ sinh, phù hợp với hệ thống CIP/SIP.
3. Tay gạt (tay điều khiển):
   • Là cơ cấu giúp người dùng điều khiển đóng/mở van một cách thủ công.
   • Khi tay gạt nằm song song với đường ống là mở, vuông góc là đóng.
4. Kết nối:
   • Dạng clamp (kẹp), ren hoặc hàn, trong đó clamp là phổ biến vì dễ tháo lắp, vệ sinh. Để hiểu sâu hơn về tiêu chuẩn kẹp clamp vi sinh và cách chọn phụ kiện đi kèm, xem thêm tại clamp inox vi sinh là gì.
5. Tiêu chuẩn vệ sinh:
   • Van thường được chế tạo theo các tiêu chuẩn như 3A, FDA, ISO, DIN, SMS… đảm bảo phù hợp với môi trường yêu cầu cao về vệ sinh.

3. Nguyên lý hoạt động và thông số kỹ thuật van bi vi sinh tay gạt

3.1 Nguyên lý hoạt động van bi inox vi sinh

Khi ta xoay tay gạt 1 góc 90 độ van đóng, quả bi inox rỗng nằm ngang song song thân van, ngăn không cho dòng chảy đi qua.

Khi muốn mở van, xoay tay gạt để truyền động xuống trục. Trục xoay làm cho quả bi inox xoay 90°, van mở. Tạo thành một khoảng trống, dòng chảy được thông suốt từ đường ống qua van và sang đường ống tiếp theo.

Khi muốn giảm lưu lượng, xoay tay gạt 1 góc nhỏ. Trục van và quả bi xoay để giảm các kẽ hở trong van, điều tiết dòng chảy.

3.2 Thông số kỹ thuật van bi vi sinh tay gạt SUS304/SUS316

*Thông số kỹ thuật:

3.3 Một số loại kích thước van bi vi sinh tay gạt thường được dùng hiện nay

• Van bi vi sinh inox tay gạt phi 25 mm
• Van bi vi sinh inox tay gạt phi 38 mm
• Van bi vi sinh inox tay gạt phi 50.8 mm
• Van bi vi sinh inox tay gạt phi 63 mm
• Van bi vi sinh inox tay gạt phi 89 mm
• Van bi vi sinh inox tay gạt phi 102 mm

4. Đặc điểm nổi bật của van bi vi sinh tay gạt là gì?

• Thiết kế đơn giản, trọng lượng nhẹ nên thuận tiện cho quá trình vận chuyển cũng như lắp đặt.
• Đạt chứng chỉ FDA cho sản phẩm vi sinh về điều kiện vệ sinh nên được ứng dụng rộng rãi trong nhiều hệ thống.
• Bề mặt van mịn và đánh bóng chống bám dính nên dễ dàng làm sạch và không bị ố.
• Phản ứng từ kém.
• Van bi inox tay gạt đóng mở không gây thất thoát áp suất hay đổi hướng dòng chảy.
• Vận hành ổn định trong các hệ thống có điều kiện nhiệt độ cao, áp lực lớn hay môi trường có tính ăn mòn.
• Thân van được thiết kế với dạng 2 ngã, 3 ngã.
• Van hoạt động ổn định, bền bỉ. Độ bền của van có thể nói là vượt trội.
• Tất cả các bộ phận đều được nhập khẩu.

5. Các loại van inox vi sinh chúng tôi đang cung cấp hiện nay

5.1 Van bướm vi sinh tay rút inox nối Clamp

Là dòng van bi vi sinh được kết nối hệ thống dạng Clamp. Đây là kiểu kết nối đơn giản, nhỏ gọn, chúng cho phép lắp đặt, bảo dưỡng thay thế nhanh chóng. Bởi chỉ cần ghép phần đầu của khớp nối với đường ống có cùng kích thước, sau đó dùng kẹp và vặn chặt lại để đảm bảo tính khít kín.

Kết nối clamp phù hợp với những hệ thống đường ống có kích thước nhỏ và vừa. Để tìm hiểu thêm về phụ kiện vi sinh đi kèm như cụm clamp, tê hàn, và các phụ kiện kết nối khác trong hệ thống vi sinh, bạn có thể xem tại trang phụ kiện của chúng tôi.

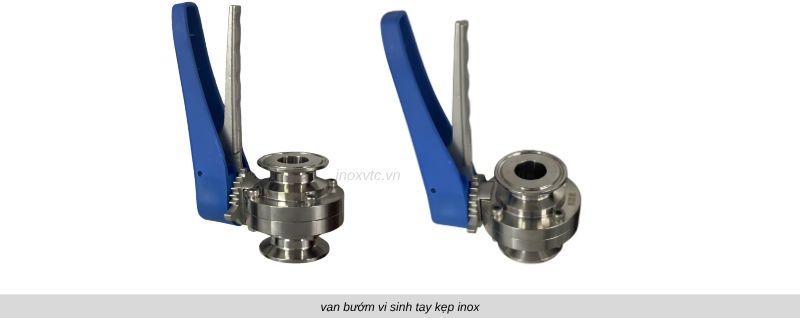

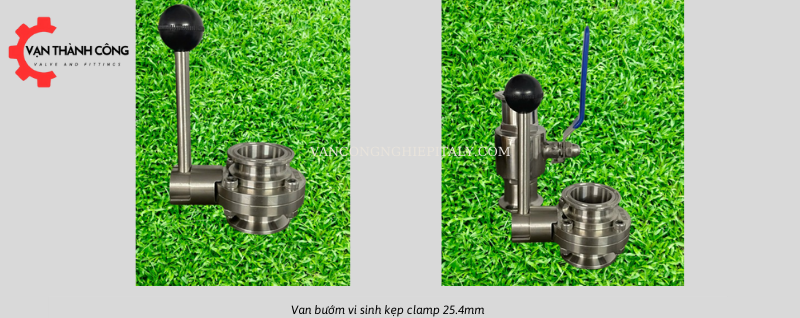

5.2 Van bướm vi sinh tay kẹp xoay 90 độ

Van bướm vi sinh tay kẹp (hay còn gọi là van bướm clamp vi sinh, sanitary butterfly valve with clamp end) là loại van bướm được thiết kế đặc biệt cho các hệ thống đường ống yêu cầu tiêu chuẩn vệ sinh cao. Điểm nhận dạng đặc trưng là hai đầu van có cổ clamp (cổ kẹp), cho phép kết nối nhanh với hệ thống đường ống bằng khớp nối clamp vi sinh mà không cần hàn hay dùng mặt bích.

So với van bướm công nghiệp thông thường (thường làm từ gang hoặc thép carbon, bọc cao su nitrile), van bướm vi sinh tay kẹp khác biệt ở ba điểm chính: vật liệu hoàn toàn là inox, bề mặt bên trong đánh bóng kính để không có khe hở bám vi khuẩn, và kiểu kết nối clamp cho phép tháo lắp vệ sinh nhanh chóng sau mỗi mẻ sản xuất.

Cấu tạo van bướm vi sinh tay kẹp

Van bướm vi sinh tay kẹp gồm 5 bộ phận chính, mỗi bộ phận đều ảnh hưởng trực tiếp đến tính năng vệ sinh và độ bền của van:

Thân van (Body)

Được đúc từ inox SUS304 hoặc SUS316L, bề mặt bên trong đánh bóng điện phân hoặc cơ học đạt độ nhám Ra ≤ 0.8µm. Thiết kế wafer (kẹp giữa hai mặt bích) hoặc clamp end (đầu clamp) cho phép lắp nhanh vào hệ thống đường ống vi sinh. Thân van được thiết kế không có “điểm chết” — tức là không có hốc hay góc cụt nơi lưu chất có thể đọng lại sau khi van đóng.

Đĩa van (Disc)

Đĩa van là bộ phận quay 90° để đóng/mở dòng chảy. Được làm từ inox cùng mác với thân van, đánh bóng toàn bộ bề mặt. Một số dòng cao cấp có đĩa van mạ điện phân để tăng độ bền chống ăn mòn trong môi trường axit nhẹ như dây chuyền sản xuất nước trái cây.

Gioăng/Seat (Liner)

Đây là bộ phận quyết định khả năng ứng dụng của van. Gioăng ôm toàn bộ bên trong thân van, tiếp xúc trực tiếp với lưu chất. Có hai vật liệu phổ biến:

Trục van (Stem)

Trục inox SUS316L kết nối đĩa van với tay kẹp bên ngoài. Thiết kế trục “top-entry” cho phép tháo trục ra vệ sinh hoặc thay thế mà không cần tháo van khỏi đường ống. Trục được làm kín bằng O-ring EPDM hoặc Silicone để ngăn rò rỉ lưu chất ra ngoài.

Tay kẹp / Tay điều khiển (Handle)

Tay kẹp inox được thiết kế có vị trí khóa mở và đóng rõ ràng (góc xoay 90°). Một số dòng van có thêm khóa hãm vị trí trung gian để điều tiết lưu lượng. Tay kẹp được thiết kế tách rời với thân van — nghĩa là khi cần, có thể thay tay kẹp bằng đầu truyền động khí nén hoặc điện mà không cần thay cả van.

5.3 Van bi inox vi sinh 2 mảnh

Được thiết kế 2 mảnh đúc nguyên khối và ghép lại với nhau. Van bi 2 mảnh thường được sử dụng trong các hệ thống áp lực cao, yêu cầu độ kín cao cũng như khả năng chống rò rỉ tốt. Dòng van này cũng đã được chúng tôi phân tích ở phí trên.

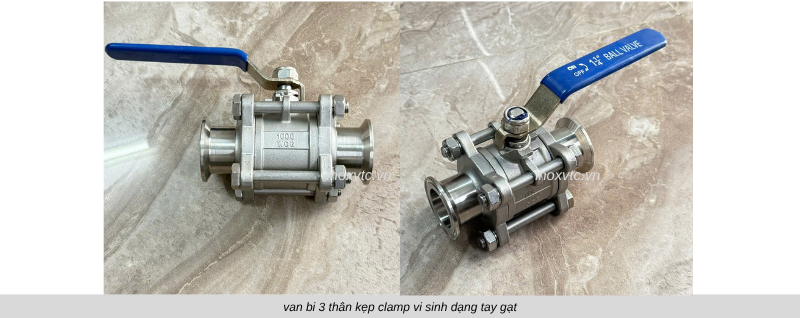

5.4 Van bi inox vi sinh 3 mảnh kẹp Clamp

Là dòng van bi được chế tạo từ 3 phần và được ghép lại với nhau bằng bu lông. Do được ghép từ 3 mảnh nên dễ dàng thay thế hay sửa chữa từng phần ở trong như gioăng, bi van. Nên về lâu dài thì chúng sẽ tiết kiệm chi phí hơn nhiều so với việc phải thay mới hoàn toàn. Tuy nhiên cũng vì được ghép từ nhiều mảnh mà khả năng chống rò rỉ của van không cao. Không những thế giá thành van cũng cao hơn so với dạng 2 mảnh.

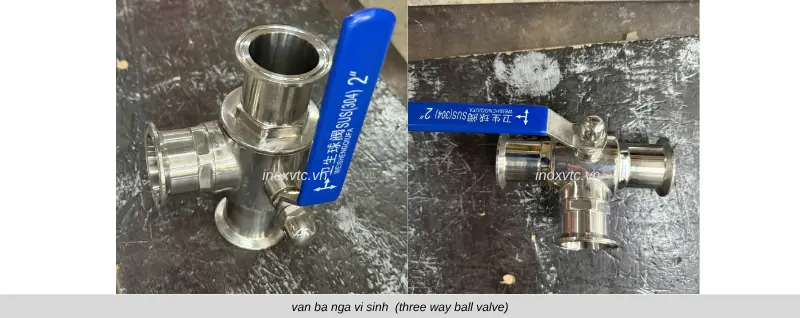

5.6 Van bi 3 ngã vi sinh nối clamp SUS304, SUS316L

Van bi vi sinh 3 ngã được chế tạo để vận hành đóng mở điều hướng dòng lưu chất theo các góc quay khác nhau của viên bi, qua đó điều chỉnh cho lưu chất chảy qua các cửa khác nhau theo yêu cầu của người sử dụng. Thông thường van bi vi sinh 3 ngã sẽ có 2 dạng chính là van bi 3 ngã chữ T và chữ L.

• Van bi inox vi sinh 3 ngã chữ T là dòng van có cấu tạo bi van được khoét lỗ dạng chữ T. Chúng cho phép lưu chất có thể đi qua cả 3 cửa tại cùng 1 thời điểm hay đóng 1 cửa để lưu chất đi qua 2 cửa còn lại. Dòng van này thường được dùng để trộn các dòng lưu chất trong hệ thống.
• Van bi inox vi sinh 3 ngã chữ L là dòng van có phần bi van được đục lỗ dạng chữ L. Với cấu tạo này, chúng chỉ cho phép dòng chảy vào từ một cửa và đi ra ở một trong hai cửa còn lại. Loại van bi 3 ngã này thường sử dụng để điều hướng hay chuyển hướng dòng chảy lưu chất trong các hệ thống, thiết bị.

=> Xem thêm: Van bi 3 ngã chữ T, chữ L

6. Ứng dụng của van bi vi sinh tay gạt

Các bạn có thể xem hình ảnh thực tế về van bi inox vi sinh trên trang Youtube của chúng tôi tại đây

Mang trên mình nhiều ưu điểm nổi bật, van bi inox vi sinh đang được sử dụng rộng rãi trong nhiều hệ thống hiện nay, đặc biệt các hệ thống thuộc nhóm van vi sinh chuyên dụng. Tiêu biểu như:

• Trong các hệ thống sản xuất thực phẩm, dược phẩm
• Trong các hệ thống vi sinh, hệ thống sản xuất đồ uống, rượu bia, nước giải khát
• Trong các hệ thống truyền dẫn hóa chất, độ pH cao
• Trong ngành y học, trong các bệnh viện
• Trong các hệ thống hơi nóng, là, sấy, hấp
• Trong các hệ thống nước tinh khiết
• Trong các hệ thống khí nén…

Trên đây là những chia sẻ của công ty Vạn Thành Công về van bi inox vi sinh sử dụng tay gạt. Hi vọng những chia sẻ này của chúng tôi giúp khách hàng có thể lựa chọn được những sản phẩm phù hợp với hệ thống qua đó giúp tiết kiệm chi phí cũng như đảm bảo hiệu quả hoạt động của hệ thống. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bi inox vi sinh gạt bằng tay cụ thể hãy gọi ngay đến Hotline: 0939 64 22 66 & 0949 136 255 của chúng tôi để được hỗ trợ sớm nhất.
