Bạn đang tìm kiếm một loại van vừa điều tiết dòng chảy chính xác, vừa chịu được áp suất và nhiệt độ cao trong hệ thống hơi nóng, dầu nhiệt hay đường ống công nghiệp? Van cầu chữ ngã bằng thép chính là “người hùng thầm lặng” mà nhiều kỹ sư và chủ nhà máy tin dùng. Không phải ngẫu nhiên mà loại van này xuất hiện dày đặc trong các dự án nhà máy nhiệt điện, hóa dầu hay hệ thống trao đổi nhiệt.
Hôm nay, mình sẽ chia sẻ toàn bộ kiến thức thực tế về van cầu chữ ngã bằng thép – từ cấu tạo, nguyên lý hoạt động đến cách chọn mua đúng chuẩn hi vọng giúp các bạn có thêm kinh nghiệm chọn mua loại van phù hợp với hệ thống của mình.

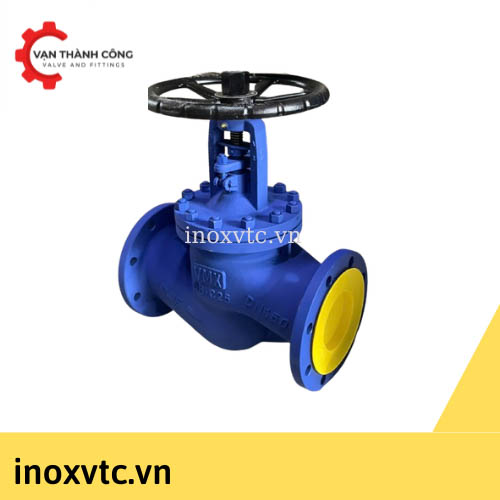

1. Van cầu chữ ngã bằng thép là gì?
Van cầu chữ ngã (hay còn gọi là angle globe valve hoặc globe valve) thuộc họ van cầu (globe valve) nhưng có thiết kế thân van hình chữ “ngã” hoặc góc 90°. Khác với van cầu chữ thẳng (Z-pattern) có dòng chảy xoắn hai lần, van chữ ngã chỉ đổi hướng một lần, giúp giảm đáng kể tổn hao áp suất.
Thân van được đúc từ thép carbon WCB (ASTM A216) hoặc thép hợp kim chịu nhiệt (WC6, WC9), nên chịu được nhiệt độ lên đến 425°C và áp suất PN40 trở lên. Đây chính là lý do nó được ưu tiên dùng cho môi trường khắc nghiệt như hơi nước, dầu nóng, khí gas công nghiệp.
2. Cấu tạo chi tiết bên trong van cầu chữ ngã bằng thép
Hãy tưởng tượng bạn cắt ngang van ra để xem “bên trong”. Đây là những bộ phận chính (theo tiêu chuẩn BS 1873 / API 602):
- Thân van (Body): Hình góc 90° hoặc Y, làm từ thép đúc WCB, bề mặt bên trong được gia công chính xác để giảm xoáy dòng chảy.
- Nắp van (Bonnet): Kết nối bolted hoặc pressure seal, thường dùng extended bonnet khi nhiệt độ > 300°C để bảo vệ packing khỏi nhiệt.
- Trục van (Stem): Thép không gỉ hoặc hợp kim, kiểu rising stem (OS&Y – Outside Screw and Yoke) dễ quan sát vị trí mở/đóng.
- Đĩa van (Disc/Plug): Thường có thiết kế parabolic hoặc flat, phủ Stellite chống mòn – cực kỳ quan trọng khi làm việc với dầu nóng hoặc hơi.
- Ghế van (Seat): Ghế kim loại hoặc hardfacing, đảm bảo kín 100% khi đóng.
- Packing gland & Handwheel: Hệ thống làm kín graphite chịu nhiệt + tay quay lớn để điều chỉnh dễ dàng.
- Nhờ thiết kế góc, van vừa đóng vai trò “van điều tiết” vừa thay thế được một elbow 90°, tiết kiệm không gian lắp đặt và giảm chi phí đường ống.
3. Nguyên lý hoạt động van chữ ngã đơn giản nhưng hiệu quả
Khi bạn vặn tay quay:
Trục van di chuyển lên/xuống → Đĩa van tách khỏi ghế → Dòng chảy đi qua theo đường Z hoặc Y ngắn hơn.
Muốn điều tiết lưu lượng? Chỉ cần vặn nửa vòng, đĩa sẽ throttling chính xác (điều này van cổng hay van bi làm không tốt).
Đặc biệt với van chữ ngã, tổn hao áp suất (pressure drop) thấp hơn 20-30% so với van cầu chữ thẳng – con số được xác nhận trong các catalog của nhà sản xuất Mỹ và châu Âu.
4. Ưu điểm nổi bật khiến kỹ sư “lựa chọn” van cầu chữ ngã bằng thép
Giảm tổn hao áp suất rõ rệt: Dòng chảy gần như thẳng hơn → tiết kiệm năng lượng bơm, đặc biệt quan trọng trong hệ thống dầu nóng dài hàng trăm mét.
Tiết kiệm không gian & chi phí lắp đặt: Thay thế được elbow → ít mối nối, ít rò rỉ hơn.
Chịu áp suất & nhiệt độ cao: PN16 – PN40, nhiệt độ lên đến 425°C (thép WCB) hoặc cao hơn với hợp kim.
Điều tiết chính xác & kín tuyệt đối: Lý tưởng cho throttling và shut-off.
Bền bỉ, dễ bảo dưỡng: Trim hardfacing Stellite, thay packing nhanh chóng.
5. Nhược điểm & cách khắc phục
Không có van nào hoàn hảo 100%. Van cầu chữ ngã bằng thép vẫn có:
Tổn hao áp suất cao hơn van cổng (gate valve).
Giá thành cao hơn van cầu gang thông thường.
Hành trình đóng mở dài hơn (cần nhiều vòng quay).
Mẹo thực tế: Nếu hệ thống chỉ cần đóng/mở hoàn toàn, hãy cân nhắc kết hợp van cổng thép ở đầu đường và van cầu chữ ngã ở điểm cần điều tiết chính xác.
6. Ứng dụng thực tế van cầu hơi nóng phổ biến nhất 2026
Theo các dự án công nghiệp Việt Nam và quốc tế:
- Hệ thống hơi nước nhà máy nhiệt điện, nhà máy giấy.
- Đường ống dầu nhiệt (thermal oil) trong ngành dệt nhuộm, thực phẩm.
- Nhà máy hóa dầu, lọc dầu (petrochemical).
- Hệ thống xử lý nước thải công nghiệp có áp suất cao.
- Tàu biển, nhà máy điện hạt nhân (phiên bản forged steel Y-pattern).
- Một kỹ sư bạn mình từng chia sẻ: “Dùng van cầu chữ ngã thép trong hệ thống dầu nóng 350°C, sau 3 năm vẫn kín như mới, không phải thay thế như van gang”.
7. Tiêu chuẩn & cách chọn mua đúng van cầu chứ ngã bằng thép
Khi mua cần kiểm tra:
- Tiêu chuẩn: API 602 / ASME B16.34 / BS 1873.
- Vật liệu thân: ASTM A216 WCB (thép đúc) hoặc A105 (thép rèn) hoặc GS-C25
- Kích thước: DN50 – DN300 phổ biến nhất.
- Áp suất: PN16 / PN25 / PN40.
- Kết nối: Mặt bích RF / RTJ, tiêu chuẩn kết nối PN16, PN25, PN40 hoặc hàn SW/BW.
- Kiểm tra ngoại quang của van như: van có bị vết hàn, lỗ mọt hay không? Van có dấu hiệu đã qua sử dụng hay chưa? Cần đảm bảo mua van mới để đảm bảo cho hệ thống của bán. Cách tốt nhất bạn nên nhờ nơi bán kiểm tra test thử cho bạn trước khi mua để đảm bảo chất lượng
Lời khuyên thực tế: Chọn nhà cung cấp có CO/CQ rõ ràng và bảo hành tối thiểu 12–24 tháng. Tránh hàng giá quá rẻ vì dùng ron kém chất lượng, dễ bị rò rĩ. Một trong số đó có công ty Vạn Thành Công chuyên cung cấp van hơi nóng có tiếng trên thị trường hiện nay mà nổi bật là dòng van thương hiệu VMX được khá nhiều khách hàng ưa chuộng hiện nay.
8. Bảo dưỡng định kỳ – Bí quyết kéo dài tuổi thọ
Kiểm tra packing 6 tháng/lần (thay graphite chịu nhiệt khi rò).
Bôi trơn trục van định kỳ.
Không dùng để đóng/mở đột ngột ở áp suất cao (tránh water hammer).
Với dầu nóng: Chọn phiên bản extended bonnet để packing không bị “nướng”.
Kết luận
Van cầu chữ ngã bằng thép không chỉ là một thiết bị – đó là giải pháp thông minh giúp hệ thống vận hành êm ái, tiết kiệm năng lượng và giảm chi phí bảo trì lâu dài. Nếu bạn đang lên dự án mới hoặc cần thay thế van cũ, hãy cân nhắc loại này – đặc biệt khi làm việc với hơi, dầu nóng hoặc áp suất cao.
Bạn đang cần tư vấn chọn kích cỡ, vật liệu hay báo giá cụ thể cho dự án? hãy liên hệ với chúng tôi theo hotline hoặc trang web bán hàng: https://inoxvtc.vn
