Tổng quan & phân loại phụ kiện vi sinh inox
Định nghĩa & đặc điểm
Phụ kiện inox vi sinh không đơn giản là phụ kiện bằng inox — đây là một chuẩn thiết kế hoàn toàn khác, sinh ra để đáp ứng một yêu cầu sống còn: không được có chỗ cho vi khuẩn trú ngụ, dù là khe hở nhỏ nhất.
Hãy thử tưởng tượng bạn đang vận hành dây chuyền sản xuất sữa thanh trùng. Mỗi ngày, hàng nghìn lít sữa chảy qua các đoạn ống, khớp nối, van, khuỷu. Nếu bất kỳ chỗ nào có rãnh ren bình thường, góc cạnh sắc, hay kẽ hở nhỏ — đó là nơi vi khuẩn có thể tích tụ, nhân lên qua đêm, và nhiễm vào lô sản phẩm sáng hôm sau. Phụ kiện vi sinh ra đời để xử lý đúng vấn đề đó.
Theo tiêu chuẩn quốc tế, phụ kiện inox vi sinh phải đáp ứng đồng thời 4 đặc điểm cốt lõi:
- BỀ MẶT NHẴN Ra ≤ 0.8 µm => Không nơi vi khuẩn bám
- KHÔNG KẼ HỞ Dead-leg free CIP đạt 100% bề mặt
- VẬT LIỆU CHUẨN Inox 316L / 304L
- Gioăng FDA-grade
- CÓ CHỨNG NHẬN: 3A / ASME BPEMTC traceable
Tôi từng kiểm tra một nhà máy nước giải khát ở Đồng Nai dùng phụ kiện inox thông thường — nhìn bề ngoài giống hệt loại vi sinh, cùng màu sáng bóng. Nhưng khi tháo ra, bên trong elbow 90° có rãnh ren nằm sâu bên trong thân. Sau CIP vẫn còn tồn dư nâu trong rãnh đó. Họ mất 3 lô sản phẩm trước khi tìm ra nguyên nhân. Chi phí thu hồi và kiểm nghiệm lại mất gần nửa tháng sản xuất. Một bài học đắt giá chỉ vì chọn sai phụ kiện để tiết kiệm 15%.
Xem thêm: clamp vi sinh, tê vi sinh, co vi sinh trên trang Youtube của chúng tôi tại đây
Phân loại phổ biến
Phụ kiện vi sinh không phải chỉ là “ống và khớp nối” — mỗi loại có chức năng riêng biệt và ứng dụng cụ thể. Dưới đây là 8 nhóm chính bạn cần biết:
Thông số kỹ thuật
Đây là phần quan trọng nhất — và thường bị bỏ qua khi đặt hàng tại Việt Nam. Hiểu đúng các thông số giúp bạn chọn đúng sản phẩm và tránh tranh chấp với nhà cung cấp:
| Thông số | Giá trị chuẩn vi sinh | Tiêu chuẩn áp dụng | Hậu quả nếu không đạt |
|---|---|---|---|
| Độ nhám bề mặt (Ra) | ≤ 0.8 µm (32 µin) cho thực phẩm ≤ 0.5 µm (20 µin) cho dược phẩm | 3A / ASME BPE SF1 | Vi khuẩn bám trên bề mặt thô, CIP không sạch được |
| Vật liệu thân | Inox 316L (thực phẩm/hóa chất) Inox 304L (nước, ít ăn mòn) | ASTM A270, ASTM A269 | Ăn mòn, nhiễm ion kim loại vào sản phẩm |
| Hàm lượng Mo (Molybdenum) | 2.0–3.0% (chỉ có trong 316L) | ASTM A312 | Thiếu Mo → kém chống ăn mòn chloride (nước biển, CIP acid) |
| Hàm lượng Carbon | ≤ 0.03% (ký hiệu “L”) | ASTM A312 | Carbon cao → dễ bị ăn mòn khe hở sau hàn |
| Lưu huỳnh (S) — ASME BPE | 0.005–0.017% (tối ưu cho hàn orbital) | ASME BPE | Ngoài dải này → mối hàn orbital không đẹp, dễ rỗ |
| Kích thước đo theo | OD (đường kính ngoài ống) | 3A / ASME BPE | Nhầm OD/ID → mua sai size, không lắp được |
| Áp suất làm việc | 6–10 bar (clamp thường) >10 bar → heavy duty clamp | DIN / 3A | Vượt áp → gasket bị đùn ra, rò rỉ |
| Nhiệt độ SIP | Silicone: đến 180°C EPDM: đến 140°C PTFE: đến 250°C | FDA 21 CFR | Gasket sai loại → biến dạng, nứt, nhiễm sản phẩm |
Phụ kiện thường (Ra > 1.6 µm)Vi khuẩn ẩn trong thung lũng bề mặt→ CIP không thể tiếp cận đượcPhụ kiện vi sinh (Ra ≤ 0.8 µm)Bề mặt phẳng mịn — CIP quét sạch 100%→ Không có nơi cho vi khuẩn ẩn náu
Hướng Dẫn Lựa Chọn & Mua phụ kiện vi sinh
Tiêu chí chọn mua
Mua phụ kiện vi sinh không khó — nhưng mua đúng thì cần biết đặt đúng câu hỏi. Tôi tổng hợp 6 tiêu chí mà bất kỳ kỹ sư có kinh nghiệm nào cũng sẽ hỏi trước khi ký đơn:
- 1
Chất lỏng là gì? (Media compatibility)Nước, sữa, bia, dịch lên men, CIP NaOH, CIP HNO₃, hay dung môi hữu cơ? Mỗi loại đòi hỏi gasket khác nhau. Đây là câu hỏi số 1 — không trả lời được câu này, chọn gì cũng có xác suất sai.
- 2
Áp suất & nhiệt độ làm việc tối đa?Phân biệt nhiệt độ vận hành bình thường (thường 20–80°C) và nhiệt độ SIP (121–135°C). Clamp tri-clamp tiêu chuẩn chịu đến 10 bar — nếu hệ thống cao áp hơn cần heavy-duty clamp hoặc đổi sang mặt bích.
- 3
Ngành nào? Tiêu chuẩn nào bắt buộc?Thực phẩm & đồ uống:3A Sanitarylà mức tối thiểu. Dược phẩm & biotech xuất khẩu sang Nhật, EU, Mỹ:ASME BPE. Nếu khách hàng yêu cầu EHEDG — đó là tiêu chuẩn châu Âu tương đương.
- 4
Kích thước DN hay inch? Kiểu kết nối nào?Phụ kiện vi sinh đo theo OD ống (không phải DN). Ví dụ: ống “2 inch” vi sinh có OD = 50.8mm. Xác nhận tiêu chuẩn clamp đang dùng trong hệ thống:Tri-Clamp (3A),DIN 11851, haySMS 1145— ba loại này không thay thế cho nhau.
- 5
Yêu cầu tài liệu gì?Luôn yêu cầu:MTC (Mill Test Certificate)xác nhận thành phần hóa học,Declaration of Conformity(3A hoặc ASME BPE), và bản vẽ kỹ thuật. Không có MTC = không có cơ sở kiểm tra vật liệu thực sự là gì.
- 6
Tính TCO (Total Cost of Ownership) 3–5 nămPhụ kiện rẻ hơn 25% nhưng gasket hỏng sau 4 tháng thay vì 2 năm — tính ra đắt hơn. Cộng thêm chi phí dừng dây chuyền để thay thế (downtime cost) vào toán tổng.
Một nhà máy sản xuất nước tinh khiết đóng bình tại Bình Dương từng mua lô phụ kiện “316L vi sinh” với giá thấp hơn 28% so với nhà cung cấp quen. Khi yêu cầu MTC, nhà cung cấp mới gửi — và thành phần Mo chỉ đạt 1.8% thay vì 2.0–3.0% theo chuẩn 316L thật. Về mặt kỹ thuật, đó là inox bị pha loãng thành phần. Sau 8 tháng vận hành với CIP NaOCl định kỳ, ferrule bắt đầu xuất hiện vết pitting (rỗ bề mặt), buộc phải thay toàn bộ 60 điểm nối. Tổng thiệt hại: hơn gấp đôi so với nếu mua đúng ngay từ đầu.
So sánh dòng sản phẩm
Không phải mọi phụ kiện vi sinh đều ngang nhau — giữa chuẩn 3A và ASME BPE có sự khác biệt đáng kể mà nhiều người nhầm:
| Tiêu chí | Phụ kiện 3A Sanitary | Phụ kiện ASME BPE | Phụ kiện DIN/SMS |
|---|---|---|---|
| Xuất xứ tiêu chuẩn | Mỹ, ngành sữa từ 1920s | Mỹ, ngành dược/biotech | Châu Âu (Đức, Thụy Điển) |
| Vật liệu | 304 hoặc 316L | Chỉ 316L (đôi khi 316L VAR) | 304 hoặc 316L |
| Độ nhám Ra (ID) | ≤ 0.8 µm (32 µin) | ≤ 0.5 µm (20 µin) — SF1 ≤ 0.38 µm (15 µin) — SF4 | ≤ 0.8 µm |
| Chiều dài tangent | Ngắn (tiêu chuẩn) | Dài hơn (cho hàn orbital) | Ngắn |
| Drainable design | Có (cơ bản) | Bắt buộc 100% | Có (cơ bản) |
| MTC / Traceability | Không luôn có sẵn với 304 316 thường có | Bắt buộc — đóng gói từng cái | Thường có |
| Giá tương đối | Trung bình | Cao hơn 30–60% | Trung bình |
| Phù hợp ngành | Thực phẩm, đồ uống, sữa, bia | Dược phẩm, biotech, xuất khẩu | Thực phẩm, bia châu Âu |
| Phổ biến tại VN | Rất phổ biến | Trung bình | Ít, khu vực FDI châu Âu |
“Tri-Clamp chuẩn 3A và ASME BPE có thể lắp vào nhau — nhưng bên trong, sự khác biệt về bề mặt, tangent, và traceability là hoàn toàn khác cấp độ.”
Ngoài so sánh chuẩn, đây là bảng so sánh gasket — thứ quyết định phụ kiện vi sinh có hoạt động đúng hay không:
| Loại Gasket | Chịu nhiệt | Phù hợp với | Không dùng khi | Giá |
|---|---|---|---|---|
| EPDM | -40°C đến 140°C | Nước, CIP kiềm (NaOH), bia, sữa | Dầu khoáng, dung môi hữu cơ | Thấp nhất |
| Silicone (FDA) | -60°C đến 180°C | Thực phẩm đa dụng, SIP nhiệt độ cao | Dầu, steam áp suất cao >180°C | Trung bình |
| PTFE (Teflon) | -200°C đến 250°C | Acid mạnh (HNO₃, HCl), kiềm đặc, dung môi | Rung động mạnh (cứng, không đàn hồi) | Cao hơn |
| Viton (FKM) | -20°C đến 200°C | Dầu thực vật, dung môi hữu cơ, hóa chất mạnh | Steam nhiệt độ cao, ketone, ester | Cao nhất |
| NBR (Nitrile) | -40°C đến 120°C | Dầu khoáng, khí nén, nhiên liệu | Axit oxy hóa mạnh, không cho thực phẩm | Thấp |
Bảng giá tham khảo
Giá phụ kiện vi sinh tại thị trường Việt Nam dao động khá rộng tùy nguồn gốc (nhập khẩu châu Âu, Hàn Quốc, Đài Loan, hay Trung Quốc). Dưới đây là khung giá tham khảo năm 2025:
| Sản phẩm | Size phổ biến | Giá 316L (Đài Loan / Hàn) | Giá 316L (EU / Premium) | Ghi chú |
|---|---|---|---|---|
| Ferrule + Clamp + Gasket (bộ) | 1″ – 2″ | 80,000 – 200,000đ/bộ | 350,000 – 650,000đ/bộ | Bộ hay dùng nhất |
| Elbow 90° clamp | DN25 – DN50 | 180,000 – 420,000đ | 480,000 – 950,000đ | ASME BPE đắt hơn ~40% |
| Tee đều (Equal Tee) | DN25 – DN50 | 220,000 – 580,000đ | 600,000 – 1,200,000đ | Reducing tee đắt hơn ~15% |
| Reducer (đầu thu) | 2″×1.5″ | 150,000 – 350,000đ | 380,000 – 780,000đ | Eccentric thường đắt hơn 10% |
| Gasket EPDM (riêng lẻ) | 1″ – 4″ | 15,000 – 55,000đ/cái | 35,000 – 120,000đ/cái | Mua theo set 10–20 cái rẻ hơn |
| Spray ball CIP | DN25 – DN50 | 280,000 – 650,000đ | 800,000 – 1,800,000đ | Loại rotating (quay) đắt gấp 2–3 lần |
Lưu ý: Bảng giá chỉ tham khảo tại thị trường TP.HCM, tháng 12/2025. Chưa bao gồm VAT. Giá thực tế phụ thuộc số lượng, tiêu chuẩn, từng thời điểm cụ thể
Một câu hỏi tôi hay gặp: “Phụ kiện Đài Loan hay Trung Quốc có tin được không?” Câu trả lời không phải đen trắng. Có nhà máy Đài Loan sản xuất theo chuẩn 3A nghiêm túc, MTC đầy đủ, bề mặt thực sự đạt Ra ≤ 0.8µm — và giá cạnh tranh. Cũng có hàng Trung Quốc cùng tên, cùng nhìn nhưng không có gì đảm bảo. Yêu cầu MTC và đo Ra thực tế bằng profilometer là cách duy nhất để biết thật sự đang mua gì.
Bảo Quản & Sử Dụng Hiệu Quả
Cách sử dụng đúng cách

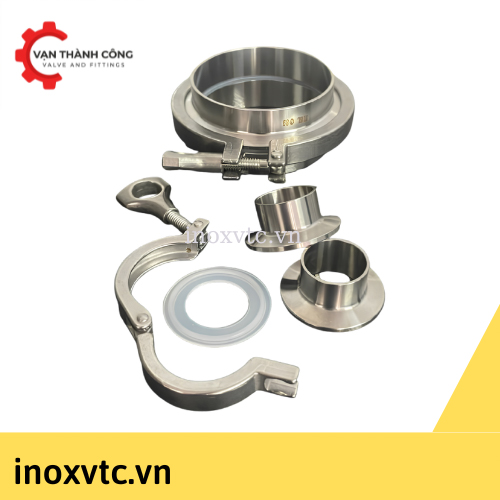

Phụ kiện vi sinh tốt nhất cũng có thể trở thành điểm gây nhiễm nếu lắp đặt sai. Đây là quy trình lắp đúng một mối nối clamp tri-clamp mà ít tài liệu tiếng Việt nào đề cập đầy đủ:
1Kiểm traferrule & gaskettrước khi lắp2Canh chỉnhferrule đồng trụctrước khi siết3Đặt gasketvào rãnh ferruleđúng hướng4Siết clampbằng tay — khôngsiết quá lực5Kiểm tra rò rỉbằng nước/khítrước khi vận hành
Một số điểm quan trọng mà kĩ thuật lắp đặt hay bỏ qua:
Bước 1 — Kiểm tra trước khi lắp: Dùng tay sờ mặt ferrule — nếu cảm nhận được gờ, sẹo, hoặc còn tồn dư gasket cũ màu nâu dính vào, phải làm sạch hoặc loại bỏ trước. Một vết xước nhỏ trên mặt ferrule là đủ để tạo đường rò rỉ vi mô.
Bước 4 — Lực siết: Clamp tri-clamp chỉ cần siết bằng tay đến khi cảm giác chắc. Dùng cờ lê siết quá mức sẽ làm biến dạng gasket, tạo vùng căng không đều — paradox là càng siết mạnh càng dễ rò rỉ theo chiều khác.
Bảo dưỡng định kỳ
Thực tế tại các nhà máy tôi đã thấy: người ta bảo dưỡng máy móc rất kỹ nhưng lại bỏ qua phụ kiện đường ống — cho đến khi có sự cố. Dưới đây là lịch bảo dưỡng tối thiểu được khuyến nghị bởi các tổ chức quốc tế:
| Hạng mục | Tần suất | Nội dung kiểm tra | Người thực hiện |
|---|---|---|---|
| Kiểm tra trực quan gasket | Mỗi lần tháo lắp | Màu sắc, vết nứt, biến dạng, phình rộp, mùi lạ | Thao tác viên |
| Kiểm tra mặt ferrule | Hàng tháng | Vết xước, ăn mòn, rỉ điểm (pitting), cặn bẩn | Kỹ thuật viên |
| Kiểm tra lực siết clamp | Hàng tháng | Clamp có bị lỏng do rung động? Chốt còn nguyên vẹn? | Kỹ thuật viên |
| Thay gasket định kỳ | 6–24 tháng (tùy vật liệu & điều kiện) | Thay phòng ngừa — không chờ đến khi rò rỉ | Kỹ thuật viên |
| Kiểm tra bề mặt bên trong | Hàng năm | Dùng borescope hoặc đèn soi kiểm tra Ra, ăn mòn cục bộ | Kỹ sư / đơn vị bảo trì |
| Xác nhận kết quả CIP | Theo quy trình GMP | Swab test hoặc ATP test tại các điểm nguy cơ cao | QA / phòng kiểm nghiệm |
| Kiểm tra & cập nhật hồ sơ thiết bị | Hàng năm | So sánh với bản vẽ P&ID gốc, phát hiện thay đổi không kiểm soát | Kỹ sư thiết kế |
Tại một nhà máy bia thủ công ở Hội An, họ không có lịch thay gasket cố định — “thay khi nào thấy rò mới thay.” Vấn đề: gasket Silicone lão hóa dần dần, không rò rỉ ra ngoài ngay, nhưng bề mặt tiếp xúc bắt đầu không còn kín hoàn toàn — tạo kẽ hở vi mô đủ cho vi khuẩn trú ngụ nhưng không đủ để nhìn thấy rò rỉ. Kết quả là vài mẻ bia liên tiếp có vấn đề về mùi mà không tìm ra nguyên nhân. Chuyển sang lịch thay gasket 12 tháng một lần phòng ngừa — vấn đề này được giải quyết.
Lỗi thường gặp & cách xử lý
Dưới đây là 7 lỗi phổ biến nhất trong vận hành phụ kiện inox vi sinh mà tôi gặp ngoài hiện trường, kèm nguyên nhân thực sự và cách xử lý dứt điểm:
| Lỗi quan sát được | Nguyên nhân thực sự | Cách xử lý dứt điểm |
|---|---|---|
| 💧 Rò rỉ tại mối nối clamp | Gasket lệch, biến dạng, hoặc mặt ferrule có vết xước. Clamp siết không đủ hoặc quá mức. | Tháo ra, kiểm tra ferrule + gasket. Thay gasket mới, canh chỉnh lại, siết đều tay. |
| 🟤 Đổi màu / gasket sẫm lại | Gasket không tương thích hóa học với chất lỏng hoặc CIP agent. Nhiệt độ vượt ngưỡng. | Xác định lại chất lỏng thực tế, chọn lại vật liệu gasket phù hợp. Không dùng tiếp gasket đã đổi màu. |
| 🦠 Sản phẩm nhiễm khuẩn tái diễn | Điểm chết (dead leg) trong hệ thống, Ra bề mặt không đạt, lắp đặt sai chiều (không drainable). | Audit toàn bộ P&ID, kiểm tra Ra bề mặt, đảm bảo mọi đoạn ống có độ dốc ≥1% về phía thoát. |
| 🔴 Pitting (rỗ bề mặt) trên ferrule | Inox không đúng grade (thiếu Mo), CIP có chlorine nồng độ quá cao hoặc nhiệt độ quá cao. | Kiểm tra MTC xác nhận 316L. Xem lại quy trình CIP: giảm nồng độ Cl⁻ hoặc nhiệt độ. Thay ferrule bị pitting. |
| ⚡ Clamp bị lỏng liên tục | Rung động hệ thống, sai kích thước clamp so với ferrule, hoặc dùng clamp không có chốt khóa. | Dùng clamp có chốt khóa (locking clamp) hoặc safety clamp. Kiểm tra kích thước khớp với OD ống. |
| 🌡️ Gasket phình rộp sau SIP | Dùng EPDM cho SIP 121°C+ — EPDM chỉ chịu đến 140°C nhưng ở nhiệt độ biên sẽ lão hóa nhanh. | Thay bằng Silicone FDA-grade (đến 180°C) hoặc PTFE cho ứng dụng SIP nhiệt độ cao. |
| 🧪 Mùi lạ trong sản phẩm | Gasket không đạt FDA (dùng cao su tái chế, NBR thường), hoặc gasket mới còn mùi gia công. | Chỉ dùng gasket có Declaration FDA 21 CFR. Ngâm gasket mới trong nước sôi 30 phút trước khi lắp vào hệ thống thực phẩm. |
Tổng Kết
Những điều cốt lõi cần nhớ khi làm việc với phụ kiện inox vi sinh
- Phụ kiện vi sinh khác phụ kiện inox thường — tiêu chuẩn bề mặt (Ra ≤ 0.8µm), thiết kế không kẽ hở, và vật liệu 316L là bắt buộc, không phải tùy chọn
- Luôn yêu cầu MTC (Mill Test Certificate) xác nhận thành phần hóa học.
- Chọn gasket theo chất lỏng khắc nghiệt nhất trong hệ thống: EPDM cho CIP kiềm, PTFE cho acid đặc và nhiệt cao, Silicone cho SIP đa dụng
- 3A là mức tối thiểu cho thực phẩm; ASME BPE bắt buộc khi xuất khẩu dược phẩm/biotech sang Nhật, EU, Mỹ
- Lắp đúng kỹ thuật quan trọng ngang bằng chất lượng sản phẩm — siết quá mức cũng gây hỏng như không siết đủ
- Thiết lập lịch thay gasket phòng ngừa 12–24 tháng — đừng chờ đến khi rò rỉ mới hành động
- Tính TCO 3–5 năm, không chỉ giá mua ban đầu — phụ kiện rẻ hơn 25% nhưng tuổi thọ giảm 60% thì không tiết kiệm được gì
